Caixa de engrenagens planetárias de 16 mm

compartilhar com:

Caixa de engrenagens planetárias de 16 mm

Série: P161
Torque de saída: 0,8 a 2Kg・cm
Eixo de saída: eixo D, eixo redondo, eixo H
Tipo de rolamento: Rolamento de luva ou rolamento de esferas
Taxa de redução: 1:4 a 1:455
Temperatura ambiente: -15 ℃ ~ 70 ℃
Aplicação: Instrumento de precisão, máquina de venda automática, ATM, máquinas-ferramentas industriais

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
P161
Marca do Produto:
I.CH

Esta pequena caixa de engrenagens planetárias de 16 mm combina alto torque, transmissão suave e durabilidade. O design ultracompacto se adapta à robótica, miniautomação e configurações com espaço limitado. Uma pequena caixa de engrenagens planetárias confiável, otimizada para precisão em necessidades de aplicações compactas.

Descrição da caixa de engrenagens
Material de moradia	Rolamento na saída	Carga radial (10 mm do flange)	Carga axial do eixo	Força de eixo de ajuste da prensa , máx.	Jogo radial de eixo	Jogada de poço de eixo	Reação em sem carga
Metal	Rolamentos de manga	≤0,5 kgf	≤0,5 kgf	≤1,5kgf	≤0,08 mm	≤0,2 mm	≤3 °

em um:

sob um:

PRODUTOS RELACIONADOS

Caixa de câmbio planetária de 22 mm

Caixa de câmbio planetária de 28 mm

Engrenagem helicoidal da caixa de engrenagens planetária de 32 mm

Caixa de engrenagem planetária de 32 mm equipamento de metalurgia em pó

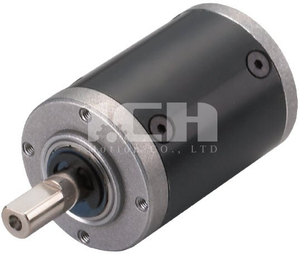

Caixa de engrenagens planetárias de 36 mm

Caixa de câmbio planetária de 42 mm

INSCREVA-SE AGORA

Temos uma equipe independente de design de produto e P&D, equipe de serviço e equipe profissional de controle de qualidade.Bem-vindo a se inscrever.

Nós nos especializamos em pesquisar, desenvolver e atender a motores elétricos, caixas de câmbio e engrenagens de alta precisão com módulo pequeno.

LISTA DE PRODUTOS

LINK RÁPIDO

CONTATO

Adicionar: 3B-B302 Liando U Valley Guli Technology Industry Partk, #16 Xinggu Road, Jiangning District, Nanjing, P.R. China

Tel： +86 25 5118 0871
Fax: +86 25 5118 0872
Skype： ichmotion
E-mail: sales@ichmo.com

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.3	12	20 °	1.49	1/29,1/104,1/128,1/157,1/455,1/561,1/690,1/1996,1/3027
0.3	13	20 °	1.49	1/4,1/16,1/19,1/53,1/62,1/72,1/84,1/231,1/316,1/370,1/1014,1/1621
0.3	16	20 °	1.49	1/14

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.3	12	20 °	1.49	1/29,1/104,1/128,1/157,1/455,1/561,1/690,1/1996,1/3027
0.3	13	20 °	1.49	1/4,1/16,1/19,1/53,1/62,1/72,1/84,1/231,1/316,1/370,1/1014,1/1621
0.3	16	20 °	1.49	1/14

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/14	1/16	1/19	1/29	1/53	1/62	1/72	1/84	1/104	1/128	1/157	1/231	1/316	1/370	1/455
Torque de tolerância nominal (kg.cm máx.)	0.8	1.2	1.2	1.2	1.2	1.6	1.6	1.6	1.6	1.6	1.6	1.6	2	2	2	2
Torque de tolerância momentânea máxima (kg.cm )	2.4	3.6	3.6	3.6	3.6	4.8	4.8	4.8	4.8	4.8	4.8	4.8	6	6	6	6
Eficiência	80%	70%	70%	70%	70%	60%	60%	60%	60%	60%	60%	60%	50%	50%	50%	50%
Comprimento （L-MM)	15.05	18.7	18.7	18.7	18.7	22.35	22.35	22.35	22.35	22.35	22.35	22.35	26	26	26	26
Peso （G） rolamentos de manga	19	23	23	23	23	27	27	27	27	27	27	27	31	31	31	31

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/14	1/16	1/19	1/29	1/53	1/62	1/72	1/84	1/104	1/128	1/157	1/231	1/316	1/370	1/455
Torque de tolerância nominal (kg.cm máx.)	0.8	1.2	1.2	1.2	1.2	1.6	1.6	1.6	1.6	1.6	1.6	1.6	2	2	2	2
Torque de tolerância momentânea máxima (kg.cm )	2.4	3.6	3.6	3.6	3.6	4.8	4.8	4.8	4.8	4.8	4.8	4.8	6	6	6	6
Eficiência	80%	70%	70%	70%	70%	60%	60%	60%	60%	60%	60%	60%	50%	50%	50%	50%
Comprimento （L-MM)	15.05	18.7	18.7	18.7	18.7	22.35	22.35	22.35	22.35	22.35	22.35	22.35	26	26	26	26
Peso （G） rolamentos de manga	19	23	23	23	23	27	27	27	27	27	27	27	31	31	31	31
