Engrenagem helicoidal da caixa de engrenagens planetária de 32 mm

compartilhar com:

Engrenagem helicoidal da caixa de engrenagens planetária de 32 mm

Série: P323H
Torque de saída: 4,0 a 12 Kg・cm
Motor adequado: Motor DC escovado
Eixo de saída: eixo D, eixo redondo, eixo H
Tipo de rolamento: rolamento de óleo ou rolamento de esfera
Taxa de redução: 1:13 a 1:887
Temperatura ambiente: -15 ℃ ~ 70 ℃
Aplicações: Máquinas-ferramentas industriais, máquinas ATM, instrumentos de precisão, máquinas de venda automática

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
P323H
Marca do Produto:
I.CH

Caixa de engrenagens planetárias de 2 estágios de alta precisão (32 mm) – Compacta, durável e eficiente para aplicações industriais. Soluções personalizadas OEM/ODM disponíveis. Fornece saída de torque confiável e operação suave. Ideal para motores redutores. Aumente o desempenho com nossa caixa de engrenagens planetárias premium de 2 estágios.

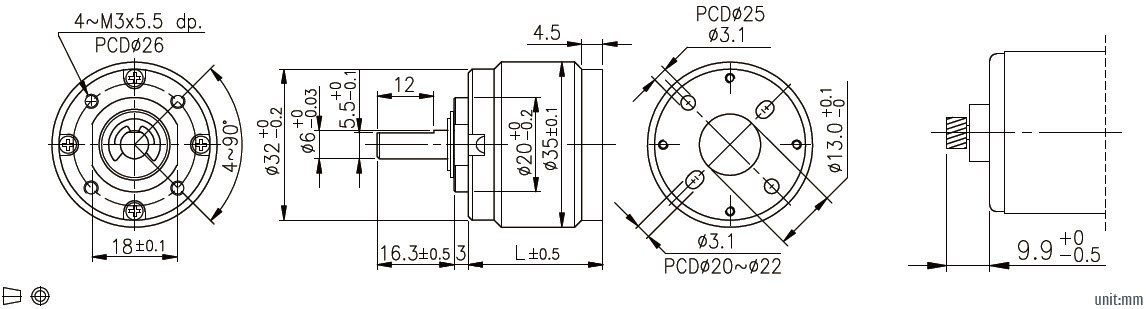

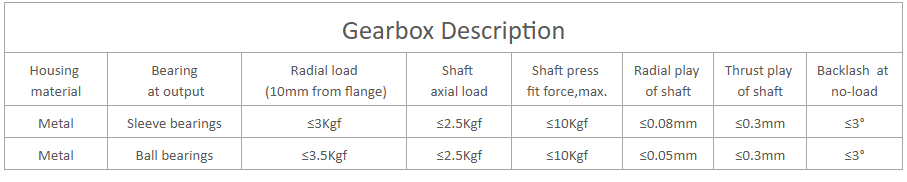

Especificação da caixa de engrenagens planetárias de 32 mm

em um:

sob um:

PRODUTOS RELACIONADOS

Caixa de câmbio planetária de 22 mm

Caixa de câmbio planetária de 28 mm

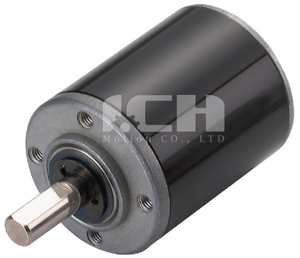

Caixa de engrenagens planetárias de 30 mm

Caixa de câmbio planetária de 32 mm

Caixa de engrenagens planetárias de 38 mm

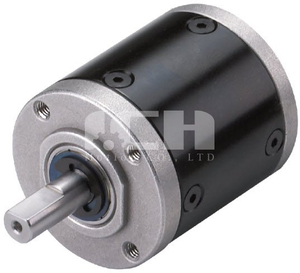

Caixa de engrenagens planetária de 42 mm com engrenagem de metal

INSCREVA-SE AGORA

Temos uma equipe independente de design de produto e P&D, equipe de serviço e equipe profissional de controle de qualidade.Bem-vindo a se inscrever.

Nós nos especializamos em pesquisar, desenvolver e atender a motores elétricos, caixas de câmbio e engrenagens de alta precisão com módulo pequeno.

LISTA DE PRODUTOS

LINK RÁPIDO

CONTATO

Adicionar: 3B-B302 Liando U Valley Guli Technology Industry Partk, #16 Xinggu Road, Jiangning District, Nanjing, P.R. China

Tel： +86 25 5118 0871
Fax: +86 25 5118 0872
Skype： ichmotion
E-mail: sales@ichmo.com

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Ângulo da hélice	Diâmetro do orifício	Taxa de redução .
0.5	11	20 °	18 ° (左, à esquerda)	2.28 ，2.48.2.98 °3.16	1/18,1/25,1/94,1/32,1/250,1/349,1/683
0.5	17	20 °	18 ° (左, à esquerda)	2.28 ，2.48.2.98 °3.16	1/13,1/48,1/68,1/491
0.5	8	20 °	18 ° (左, à esquerda)	2.28	1/33,1/887

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Ângulo da hélice	Diâmetro do orifício	Taxa de redução .
0.5	11	20 °	18 ° (左, à esquerda)	2.28 ，2.48.2.98 °3.16	1/18,1/25,1/94,1/32,1/250,1/349,1/683
0.5	17	20 °	18 ° (左, à esquerda)	2.28 ，2.48.2.98 °3.16	1/13,1/48,1/68,1/491
0.5	8	20 °	18 ° (左, à esquerda)	2.28	1/33,1/887

Especificação da caixa de engrenagens
Taxa de redução	1/13	1/18	1/25	1/33	1/48	1/68	1/94	1/132	1/180	1/250	1/349	1/491	1/683	1/887
Torque de tolerância nominal (Kg.cm Máx.)	4	4	6	6	8	8	10	10	12	12	12	12	12	12
Torque de tolerância momentânea máxima (kg.cm )	12	12	18	18	24	24	30	30	36	36	36	36	36	36
Eficiência	70%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%
Comprimento （L-MM)	27	27	27	27	33.4	33.4	33.4	33.4	39.8	39.8	39.8	39.8	39.8	39.8
Peso （G)	109	109	109	109	134	134	134	134	160	160	160	160	160	160

Especificação da caixa de engrenagens
Taxa de redução	1/13	1/18	1/25	1/33	1/48	1/68	1/94	1/132	1/180	1/250	1/349	1/491	1/683	1/887
Torque de tolerância nominal (Kg.cm Máx.)	4	4	6	6	8	8	10	10	12	12	12	12	12	12
Torque de tolerância momentânea máxima (kg.cm )	12	12	18	18	24	24	30	30	36	36	36	36	36	36
Eficiência	70%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%
Comprimento （L-MM)	27	27	27	27	33.4	33.4	33.4	33.4	39.8	39.8	39.8	39.8	39.8	39.8
Peso （G)	109	109	109	109	134	134	134	134	160	160	160	160	160	160
