Caixa de câmbio planetária de 28 mm

Série: P281
Torque de saída: 2,0 a 10Kg・cm
Opções de eixo de saída: eixo D, eixo redondo, eixo H
Tipo de rolamento: Rolamento de luva ou rolamento de esferas
Faixa de taxa de redução: 1:4 a 1:939
Temperatura ambiente operacional: -15°C ~ 70°C
Aplicação: Máquinas Industriais, Instrumentos de Precisão, Equipamentos de Venda Automática, Quiosques Bancários de Autoatendimento

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
P281
Marca do Produto:
I.CH

A caixa de engrenagens planetárias 27:1 de 28 mm oferece desempenho de engenharia de precisão: relação de transmissão de 27:1 para alto torque, transmissão de potência suave e durabilidade. Compacto e com economia de espaço, é ideal para automação industrial, robótica pequena e aplicações exigentes com espaço limitado. Uma solução confiável de caixa de engrenagens planetárias de 28 mm 27:1.

Caixa de engrenagens Descrição da caixa de engrenagens planetárias de 28 mm
Material de moradia	Rolamento na saída	Carga radial (10 mm do flange)	Carga axial do eixo	Força de eixo de ajuste da prensa , máx.	Jogo radial de eixo	Jogada de poço de eixo	Reação em sem carga
Metal	Rolamentos de manga	≤3kgf	≤2,5kgf	≤10kgf	≤0,08 mm	≤0,2 mm	≤3 °
Metal	Rolamentos de esferas	≤3,5 kgf	≤2,5kgf	≤10kgf	≤0,05 mm	≤0,2 mm	≤3 °

em um:

sob um:

PRODUTOS RELACIONADOS

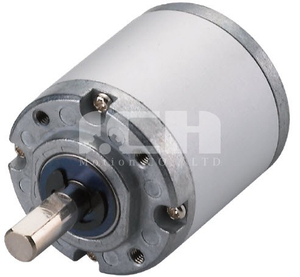

Caixa de câmbio planetária de 32 mm

Motorredutor planetário DC 22mm

Motor de passo PM de 18 graus com caixa de engrenagens planetária para equipamentos médicos

Motor de engrenagem CC de 20 mm

Motor planetário 12v personalizado com caixa de engrenagens

Redução de flange quadrada da caixa de engrenagens planetária de alta precisão e baixa folga para servo motor

Motor planetário 12v personalizado com caixa de engrenagens

Caixa de engrenagens planetárias com duas relações de velocidade

Caixa de câmbio planetária de 42 mm

Caixa de engrenagens planetárias com duas relações de velocidade

Caixa de câmbio planetária de 32 mm

Motor de passo PM de 18 graus com caixa de engrenagens planetária para equipamentos médicos

Redução de flange quadrada da caixa de engrenagens planetária de alta precisão e baixa folga para servo motor

Motor de engrenagem CC de 20 mm

Caixa de câmbio planetária de 42 mm

INSCREVA-SE AGORA

Temos uma equipe independente de design de produto e P&D, equipe de serviço e equipe profissional de controle de qualidade.Bem-vindo a se inscrever.

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.5	11	20 °	2.28	1/5,1/19,1/27,1/71,1/100,1/139,1/264,1/516,1/721
0.5	17	20 °	2.28	1/4,1/14,1/51,1/189
0.5	8	20 °	2.28	1/35,1/939

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.5	11	20 °	2.28	1/5,1/19,1/27,1/71,1/100,1/139,1/264,1/516,1/721
0.5	17	20 °	2.28	1/4,1/14,1/51,1/189
0.5	8	20 °	2.28	1/35,1/939

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/5	1/14	1/19	1/27	1/35	1/51	1/71	1/100	1/139	1/189	1/264	1/516	1/721	1/939
Torque de tolerância nominal (kg.cm máx.)	2	2	3	3	4	4	6	6	8	8	10	10	10	10	10
Torque de tolerância momentânea máxima (kg.cm )	6	6	9	9	12	12	18	18	24	24	30	30	30	30	30
Eficiência	80%	80%	70%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%	50%
Comprimento （L-MM)	24.5	24.5	30.9	30.9	30.9	30.9	37.3	37.3	37.3	37.3	43.7	43.7	43.7	43.7	43.7
Peso （G） rolamentos de manga	71	71	81	81	81	81	94	94	94	94	108	108	108	108	108
Peso （G） rolamentos de manga	70	70	80	80	80	80	93	93	93	93	107	107	107	107	107

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/5	1/14	1/19	1/27	1/35	1/51	1/71	1/100	1/139	1/189	1/264	1/516	1/721	1/939
Torque de tolerância nominal (kg.cm máx.)	2	2	3	3	4	4	6	6	8	8	10	10	10	10	10
Torque de tolerância momentânea máxima (kg.cm )	6	6	9	9	12	12	18	18	24	24	30	30	30	30	30
Eficiência	80%	80%	70%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%	50%
Comprimento （L-MM)	24.5	24.5	30.9	30.9	30.9	30.9	37.3	37.3	37.3	37.3	43.7	43.7	43.7	43.7	43.7
Peso （G） rolamentos de manga	71	71	81	81	81	81	94	94	94	94	108	108	108	108	108
Peso （G） rolamentos de manga	70	70	80	80	80	80	93	93	93	93	107	107	107	107	107
