Caixa de câmbio planetária de 42 mm

Série: P381P
Torque de saída: 3,0 a 30Kg・cm
Eixo de saída: eixo D, eixo redondo, eixo H
Tipo de rolamento: Rolamento de luva ou rolamento de esferas
Taxa de redução: 1:4 a 1:2500
Temperatura ambiente: -15 ℃ ~ 70 ℃
Aplicação: Máquina de Venda Automática, ATM, Máquinas-Ferramentas Industriais, Instrumento de Precisão

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
P421
Marca do Produto:
I.CH

Microcaixa de engrenagens planetárias de 42 mm: Potências compactas com fornecimento de torque preciso. Projetado para robótica, automação e máquinas de pequena escala. Durável, eficiente e com economia de espaço – ideal para necessidades de instalação restrita. Confie em nossa microredutora planetária para desempenho confiável em aplicações críticas.

Caixa de engrenagens Descrição da caixa de engrenagens planetárias de 42 mm
Material de moradia	Rolamento na saída	Carga radial (10 mm do flange)	Carga axial do eixo	Força de eixo de ajuste da prensa , máx.	Jogo radial de eixo	Jogada de poço de eixo	Reação em sem carga
Metal	Rolamentos de manga	≤5kgf	≤3kgf	≤15kgf	≤0,08 mm	≤0,3 mm	≤3 °
Metal	Rolamentos de esferas	≤8kgf	≤3kgf	≤15kgf	≤0,05 mm	≤0,3 mm	≤3 °

em um:

sob um:

INSCREVA-SE AGORA

Temos uma equipe independente de design de produto e P&D, equipe de serviço e equipe profissional de controle de qualidade.Bem-vindo a se inscrever.

Nós nos especializamos em pesquisar, desenvolver e atender a motores elétricos, caixas de câmbio e engrenagens de alta precisão com módulo pequeno.

LISTA DE PRODUTOS

LINK RÁPIDO

CONTATO

Adicionar: 3B-B302 Liando U Valley Guli Technology Industry Partk, #16 Xinggu Road, Jiangning District, Nanjing, P.R. China

Tel： +86 25 5118 0871
Fax: +86 25 5118 0872
Skype： ichmotion
E-mail: sales@ichmo.com

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.6	12	20 °	3.98	1/24,1/144,1/864
0.6	15	20 °	4.98	1/720,1/1062,1/1470,1/2500,1/3000,1/3600
0.6	18	20 °	4.98	1/17,1/61,1/104,1/212
0.6	24	20 °	4.98	1/14,1/49,1/84,1/504
0.6	20	20 °	4.98	1/4

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.6	12	20 °	3.98	1/24,1/144,1/864
0.6	15	20 °	4.98	1/720,1/1062,1/1470,1/2500,1/3000,1/3600
0.6	18	20 °	4.98	1/17,1/61,1/104,1/212
0.6	24	20 °	4.98	1/14,1/49,1/84,1/504
0.6	20	20 °	4.98	1/4

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Torque de tolerância nominal (kg.cm máx.)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Torque de tolerância momentânea máxima (kg.cm )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Eficiência	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Comprimento （L-MM)	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Peso （G） rolamentos de esferas	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Torque de tolerância nominal (kg.cm máx.)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Torque de tolerância momentânea máxima (kg.cm )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Eficiência	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Comprimento （L-MM)	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Peso （G） rolamentos de esferas	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326

Centro de produtos

LISTA DE PRODUTOS

Caixa de câmbio planetária de 42 mm

Caixa de engrenagens Descrição da caixa de engrenagens planetárias de 42 mm

Caixa de engrenagens Descrição da caixa de engrenagens planetárias de 42 mm

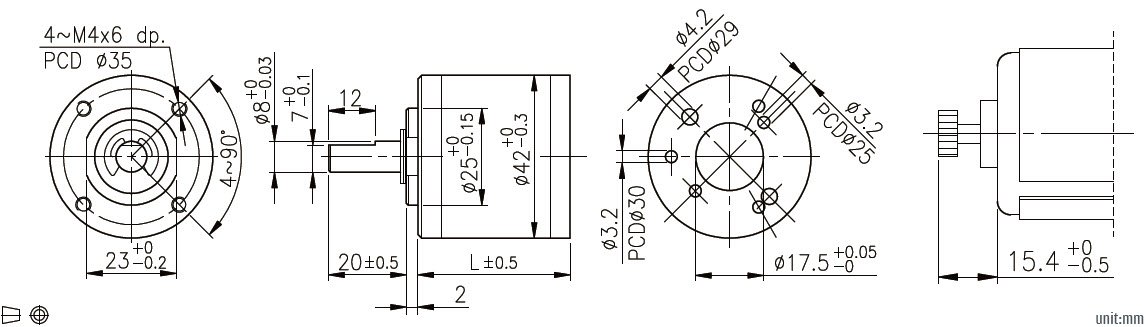

Dimensões mecânicas para caixa de engrenagens planetárias de 42 mm

Dimensões mecânicas para caixa de engrenagens planetárias de 42 mm
