P121
Caixa de engrenagens Descrição da caixa de engrenagens planetárias de 12 mm | |||||||
| Material de moradia | Rolamento na saída | Carga radial (5 mm do flange) | Carga axial do eixo | Força de eixo de ajuste da prensa , máx. | Jogo radial de eixo | Jogada de poço de eixo | Reação em sem carga |
| Metal | Rolamentos de manga | ≤0,5 kgf | ≤0,5 kgf | ≤1,5kgf | ≤0,05 mm | ≤0,2 mm | ≤3 ° |
Caixa de engrenagens Descrição da caixa de engrenagens planetárias de 12 mm | |||||||
| Material de moradia | Rolamento na saída | Carga radial (5 mm do flange) | Carga axial do eixo | Força de eixo de ajuste da prensa , máx. | Jogo radial de eixo | Jogada de poço de eixo | Reação em sem carga |
| Metal | Rolamentos de manga | ≤0,5 kgf | ≤0,5 kgf | ≤1,5kgf | ≤0,05 mm | ≤0,2 mm | ≤3 ° |
Especificação do pinhão do eixo do motor | ||||
| Módulo | No. de dentes | Ângulo de pressão | Diâmetro do orifício | Taxa de redução . |
| 0.25 | 12 | 20 ° | 1.49 | |
Especificação do pinhão do eixo do motor | ||||
| Módulo | No. de dentes | Ângulo de pressão | Diâmetro do orifício | Taxa de redução . |
| 0.25 | 12 | 20 ° | 1.49 | |
| Especificação da caixa de engrenagens | |||||
| Taxa de redução | Torque nominal de tolerância (kg.cm máx.) | Torque máxima de tolerância momentânea (kg.cm ) | Eficiência | Comprimento （L-MM) | Peso （G） rolamentos de manga |
| 1/4 | 0.8 | 2.4 | 85% | 12.8 | 12.1 |
| 1/16 | 1.2 | 3.6 | 75% | 16.1 | 14.2 |
| 1/64 | 1.6 | 4.8 | 65% | 19.4 | 16.3 |
| 1/256 | 1.8 | 5.4 | 55% | 22.7 | 18.4 |
| 1/1024 | 2 | 6 | 45% | 26 | 20.5 |
| 1/4096 | 2 | 6 | 40% | 29.3 | 22.6 |
| Especificação da caixa de engrenagens | |||||
| Taxa de redução | Torque nominal de tolerância (kg.cm máx.) | Torque máxima de tolerância momentânea (kg.cm ) | Eficiência | Comprimento （L-MM) | Peso （G） rolamentos de manga |
| 1/4 | 0.8 | 2.4 | 85% | 12.8 | 12.1 |
| 1/16 | 1.2 | 3.6 | 75% | 16.1 | 14.2 |
| 1/64 | 1.6 | 4.8 | 65% | 19.4 | 16.3 |
| 1/256 | 1.8 | 5.4 | 55% | 22.7 | 18.4 |
| 1/1024 | 2 | 6 | 45% | 26 | 20.5 |
| 1/4096 | 2 | 6 | 40% | 29.3 | 22.6 |

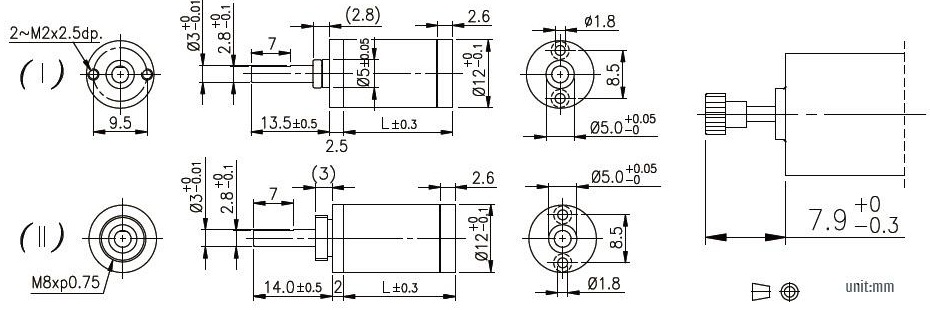

| Dimensões mecânicas |
 |
| Dimensões mecânicas |
|
Folha de dados completa
Folha de dados completa
