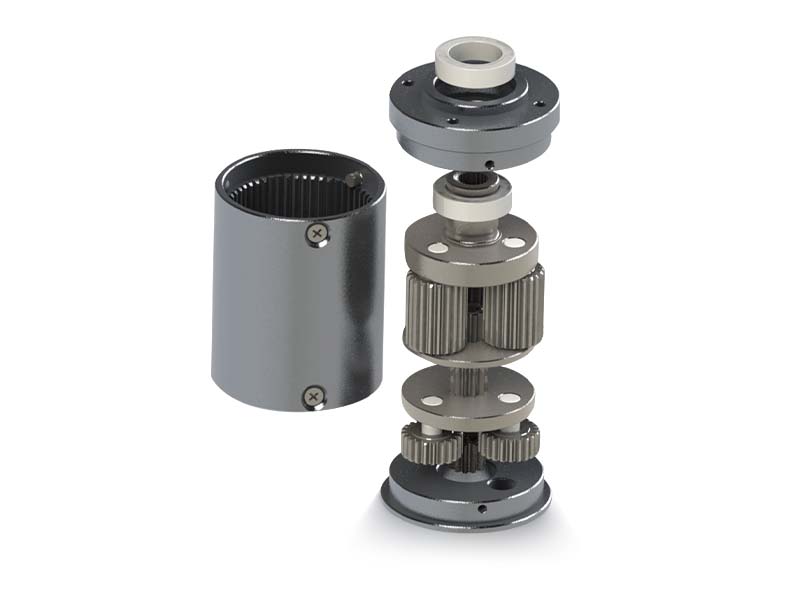

Engrenagem solar Planeta Engrenagem Engrenagem anelar
Design compacto com alta densidade de potência
Capacidade de lidar com cargas de alto torque
Operação eficiente e suave.

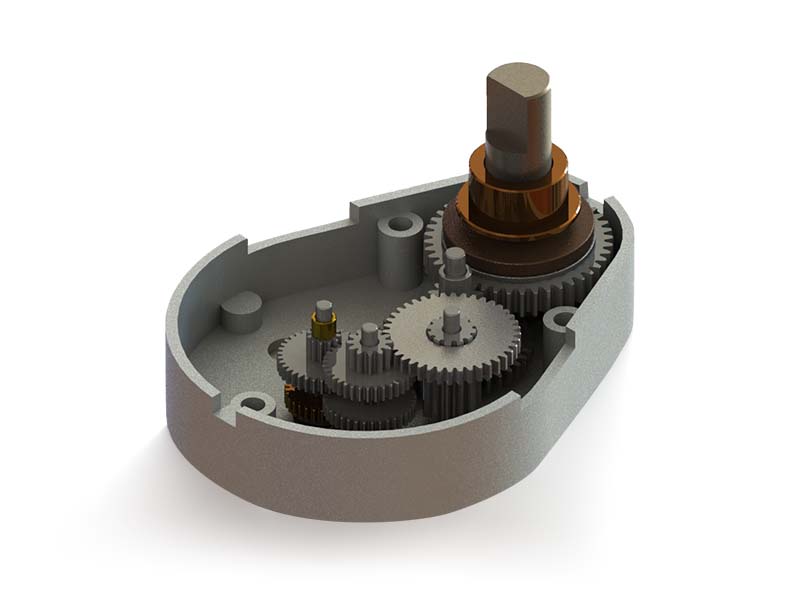

Caixa de engrenagens de dentes retos
Simplicidade
Custo-beneficio
Engrenagens retas

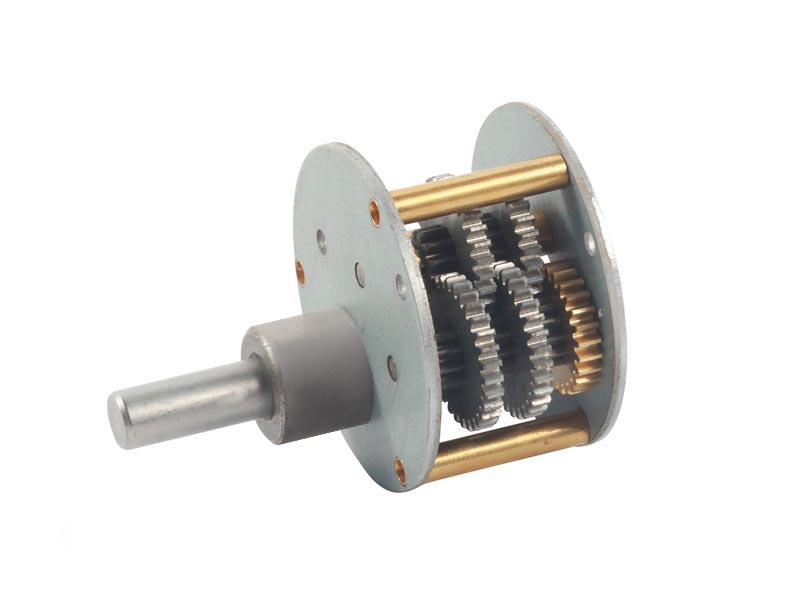

Configuração de eixo paralelo

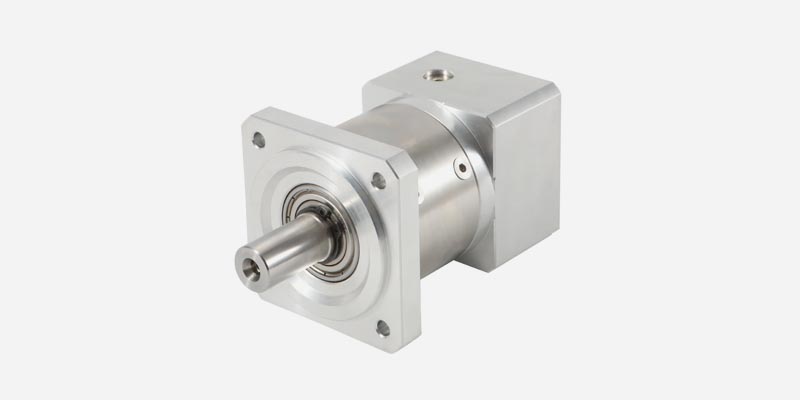

Personalize a caixa de engrenagens planetária

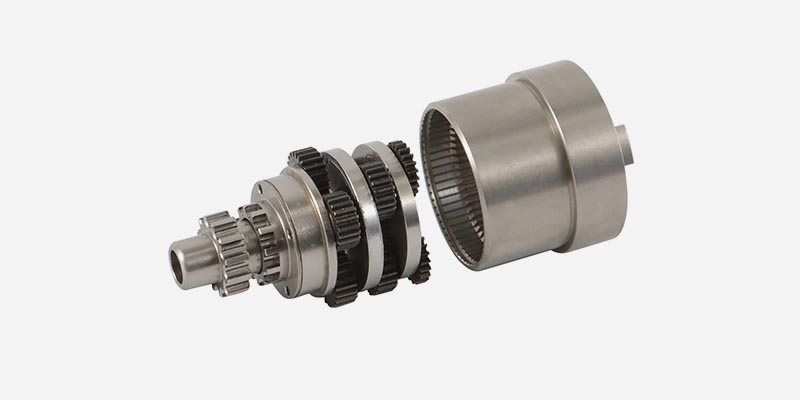

Caixa de engrenagens planetárias com duas relações de velocidade
Aço inoxidável de qualidade médica.Super spray de sal Resistência à corrosão e resistência à corrosão ácida.Estabilidade de alta temperatura de 1000 ℃ Micro-engrenagem de precisão classe ISO6.Eficiência de transmissão≥90% Funciona sem problemas.Efeito silencioso de grau médico.Excelente economia de energia. Design exclusivo de estrutura de saída de relação de velocidade dupla Solução econômica de aplicação para clientes
Eficiência de transmissão>90% Relação de alta velocidade e caixa de engrenagens de carga de gravidade específica (15 ~ 30 Nm). Adotando um projeto de fricção completa dos rolos (usando rolamentos de esferas) para minimizar as perdas mecânicas na transmissão Fácil montagem e excelente manutenção

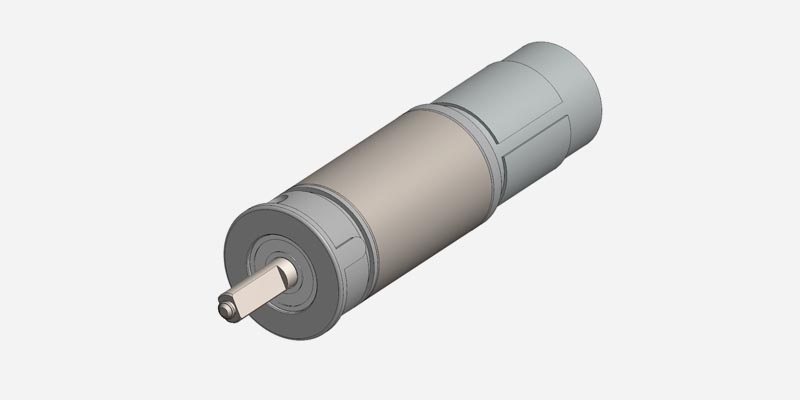

Relação de alta velocidade da caixa de engrenagens planetária econômica
Design econômico em 2 estágios com alta relação de velocidade acima de 400:1 As engrenagens internas são feitas de metalurgia do pó, mas o preço é próximo ao das engrenagens de plástico As engrenagens planetárias no primeiro estágio se conectam a dois anéis planetários

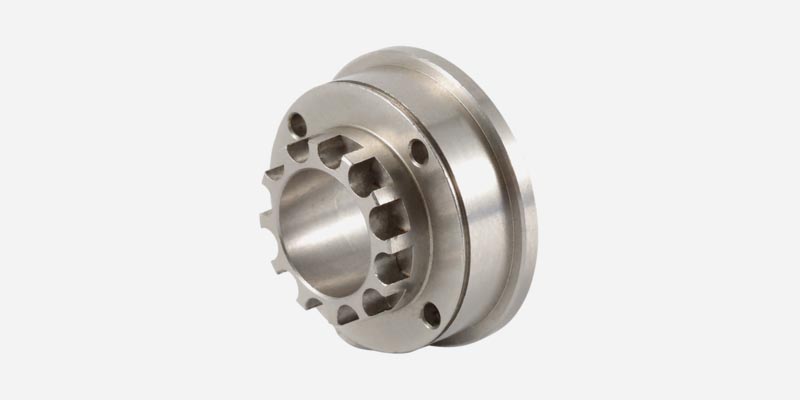

Fornecer acessórios para redutores, totalmente customizados de acordo com a necessidade do cliente Equipamento profissional de teste de engrenagens.Centro de testes de engrenagens CNC totalmente amático Detecção de precisão de microengrenagens: m=∅0,15 e m=∅3,0mm
Economia de espaço, relação de velocidade de até 2700

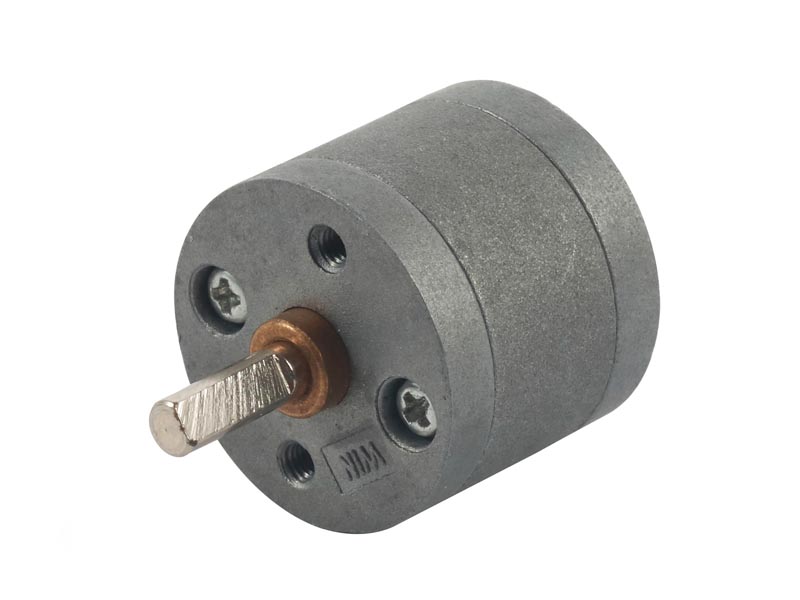

Redutor de eixo concêntrico
Maior concentricidade
Parâmetros principais para produtos personalizados
Limite de tamanho
Torque de corrida
Velocidade nominal
Material das Engrenagens
Motor Combinado
P&D
Design de solução centrado no cliente
Design de solução centrado no cliente: Com base na rica experiência em sistemas de micro acionamento, a I.CH está comprometida em maximizar o valor do produto e ajudar os clientes a conquistar o mercado. Design de Software: Desenvolvimento de software modular e depuração de parâmetros on-line Projeto de Estrutura: Miniaturização, design compacto e planejamento econômico de produção em massa
Design de solução centrado no cliente: Com base na rica experiência em sistemas de micro acionamento, a I.CH está comprometida em maximizar o valor do produto e ajudar os clientes a conquistar o mercado.
Design de software: Desenvolvimento modular de software e depuração de parâmetros online
Projeto de Estrutura: Miniaturização, design compacto e planejamento econômico de produção em massa
Capacidade de teste
Capacidade de teste: Temos laboratório de testes de engrenagens, laboratório de testes de transmissão e laboratório de testes de controle de motores para garantir a qualidade dos produtos através de testes multifacetados e multidimensionais.
Capacidade de teste: Contamos com laboratório de testes de engrenagens, laboratório de testes de transmissão e laboratório de testes de controle de motores para garantir a qualidade dos produtos através de testes multifacetados e multidimensionais.
Também podemos personalizar equipamentos de teste, que podem atingir o mesmo ambiente de uso que o cliente
Com a tecnologia de automação residencial em constante mudança e evolução, a I.CH fornece vários designs patenteados e personalizados para o mercado de Casa Inteligente como o princípio de 'Mais Inteligente', 'Mais Seguro' e 'Cmpact'.
Design inovador para todos os aspectos da robótica
A caixa de engrenagens de nível industrial de alta precisão da I.CH pode combinar perfeitamente com servomotores de várias marcas, como Inovance Servo Motor, tornando-a a melhor escolha para várias aplicações desafiadoras de robôs.Apresentando tamanho compacto, alta durabilidade e alto desempenho.
Eficiência e Funcionamento Adequado de Equipamentos Industriais
Selecionar a caixa de engrenagens adequada para equipamentos industriais é crucial para garantir o bom funcionamento e eficiência do maquinário.As caixas de engrenagens são usadas para transmitir potência de um motor principal (como um motor CC sem escovas) para o equipamento, ajustando a velocidade e o torque de acordo com os requisitos da aplicação. Sempre consulte o fabricante da caixa de engrenagens I.CH Motion, para obter recomendações específicas de engenheiros ou especialistas na área e adaptadas aos seus equipamentos industriais e requisitos de aplicação.
Precisão e exatidão em cuidados médicos e de saúde
No contexto de equipamentos médicos e de saúde, as caixas de engrenagens desempenham um papel crítico em diversas aplicações.Os requisitos específicos para redutores nesta indústria podem variar dependendo do uso pretendido e do tipo de equipamento. É importante trabalhar em estreita colaboração com fabricantes de caixas de engrenagens, engenheiros e especialistas em regulamentação para garantir que as caixas de engrenagens selecionadas atendam aos requisitos e padrões específicos do setor médico e de saúde.Além disso, a conformidade com os regulamentos de dispositivos médicos, como a ISO 13485, pode ser necessária dependendo da aplicação.
Parâmetro de projeto da caixa de engrenagens
Projetar uma caixa de engrenagens envolve considerar vários parâmetros para garantir que a caixa de engrenagens atenda aos requisitos específicos da aplicação pretendida.Aqui estão alguns parâmetros importantes do projeto da caixa de engrenagens:
1. Classificação de Torque:
A classificação de torque é um parâmetro crucial e é definida pelo torque máximo que a caixa de engrenagens deve suportar.É essencial selecionar materiais e projetos capazes de suportar o torque aplicado sem falhas.
2. Classificação de velocidade:
A classificação de velocidade especifica a velocidade rotacional máxima na qual a caixa de engrenagens pode operar efetivamente.As relações de transmissão e a qualidade dos materiais das engrenagens e dos processos de fabricação influenciam a classificação de velocidade.
3. Relação de transmissão:
A relação de transmissão determina a relação entre as velocidades de entrada e saída da caixa de engrenagens.É calculado dividindo o número de dentes da engrenagem de saída pelo número de dentes da engrenagem de entrada.A relação de transmissão afeta o torque e a velocidade da caixa de câmbio.
4. Eficiência:
A eficiência da caixa de velocidades é uma medida da eficácia com que ela transmite potência.É expresso como uma porcentagem e é influenciado por fatores como projeto da engrenagem, materiais e lubrificação.Maior eficiência é desejável para minimizar as perdas de energia.
Eficiência (η) =0,92 x 0,92 x 0,92x 0,92x 0,92=0,61 (61%)
- Caixa de engrenagens planetária de 4 estágios
Eficiência (η) =0,90 x 0,90 x 0,90 x 0,90=0,66 (66%)
5. Tamanho e peso:
As dimensões físicas e o peso da caixa de engrenagens são importantes, especialmente em aplicações onde existem restrições de espaço e peso.Designs compactos e leves são frequentemente preferidos.

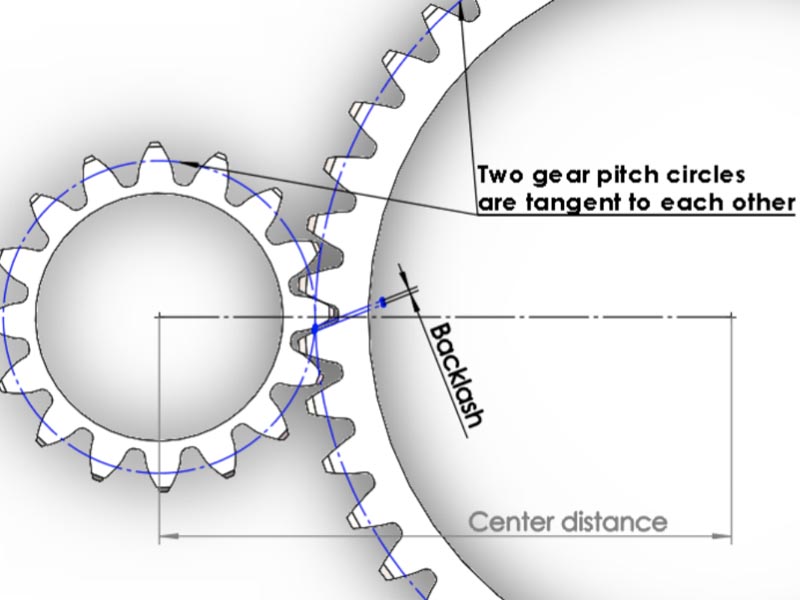

6. Reação:
Folga é a quantidade de folga ou folga entre as engrenagens correspondentes.Em aplicações de precisão, minimizar a folga é crucial para um controle de movimento preciso.Geralmente é especificado como uma medida angular.
7. Durabilidade e Confiabilidade:
Os componentes da caixa de engrenagens devem ser projetados para suportar as condições operacionais esperadas, incluindo cargas de choque, vibrações e variações de temperatura.A confiabilidade é crucial para evitar falhas inesperadas.
8. Materiais:
A seleção de materiais para engrenagens, eixos, rolamentos e outros componentes é crítica.Os materiais comuns incluem aço, aço inoxidável e ligas.Os materiais escolhidos devem ter a resistência, resistência ao desgaste e resistência à fadiga necessárias.
9. Lubrificação:
A lubrificação adequada é essencial para minimizar o atrito, o desgaste e a geração de calor.O tipo de lubrificante e o método de lubrificação devem ser cuidadosamente selecionados com base nas condições operacionais.
10. Ruído e vibração:
Em algumas aplicações, minimizar o ruído e a vibração é crucial.Os parâmetros de projeto da caixa de engrenagens, como perfil dos dentes da engrenagem e usinagem de precisão, podem influenciar os níveis de ruído e vibração.
11. Condições Ambientais:
A consideração das condições ambientais, como temperatura, umidade e exposição a contaminantes, é essencial.Medidas de vedação e proteção podem ser necessárias para aplicações específicas.
12. Facilidade de manutenção:
Facilidade de manutenção e facilidade de manutenção são considerações importantes.O acesso a componentes críticos e a capacidade de substituir peças de forma eficiente podem impactar o custo geral do ciclo de vida.
13. Custo:
As considerações de custo envolvem não apenas os custos iniciais de fabricação, mas também os custos operacionais e de manutenção a longo prazo.Equilibrar desempenho e durabilidade com preço acessível é essencial.
* Esses parâmetros contribuem coletivamente para o projeto bem-sucedido de uma caixa de engrenagens que atenda às necessidades específicas da aplicação pretendida.O processo de design envolve uma compensação entre esses parâmetros para alcançar um equilíbrio ideal com base nos requisitos e restrições da aplicação.
