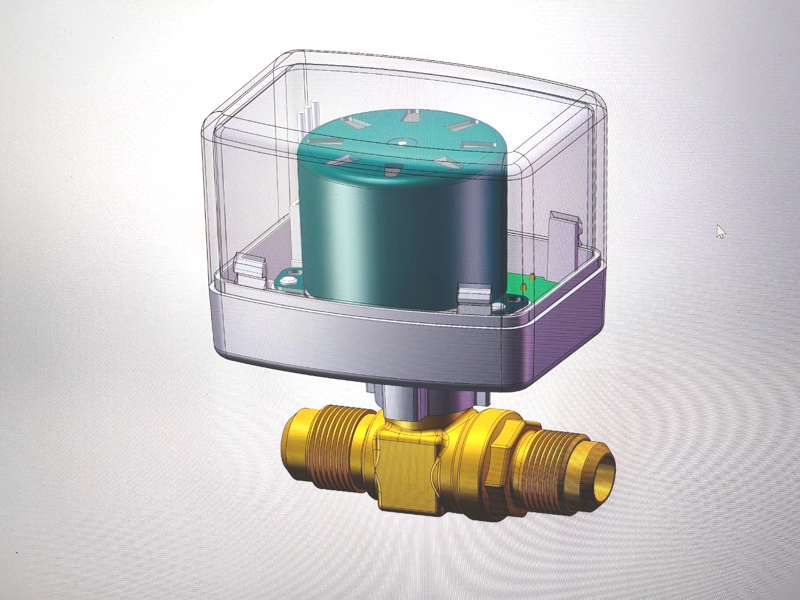

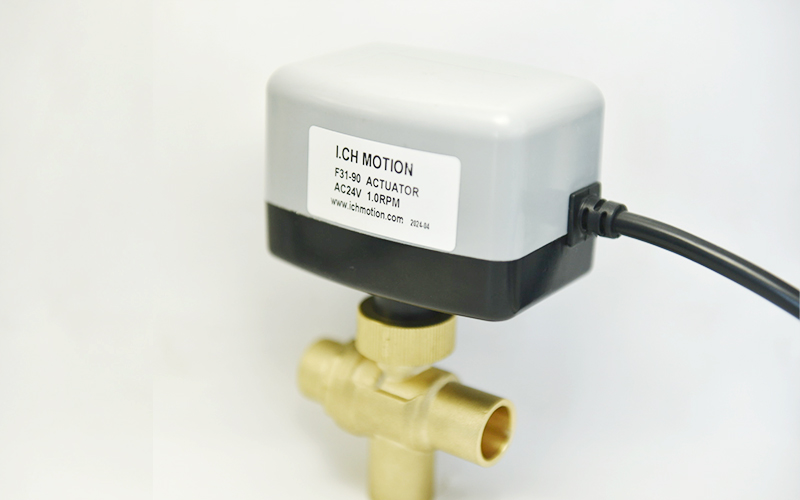

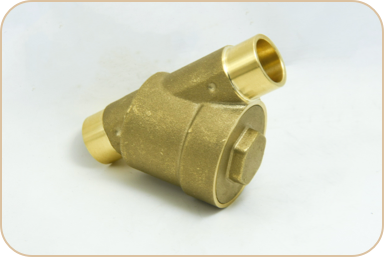

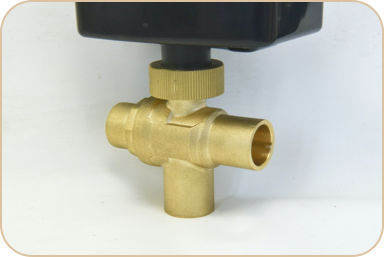

Atuador de válvula de água: à prova d'água, máx.IP67

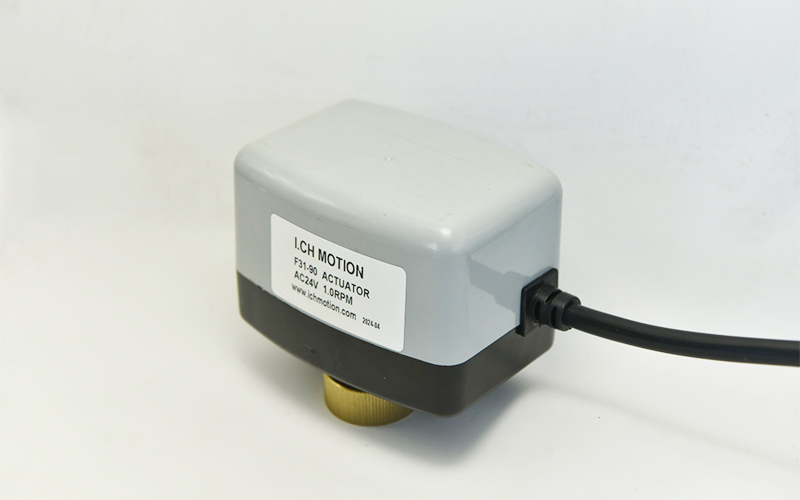

Tamanho ultra pequeno combinado com motor potente, indicador de posição e controle manual

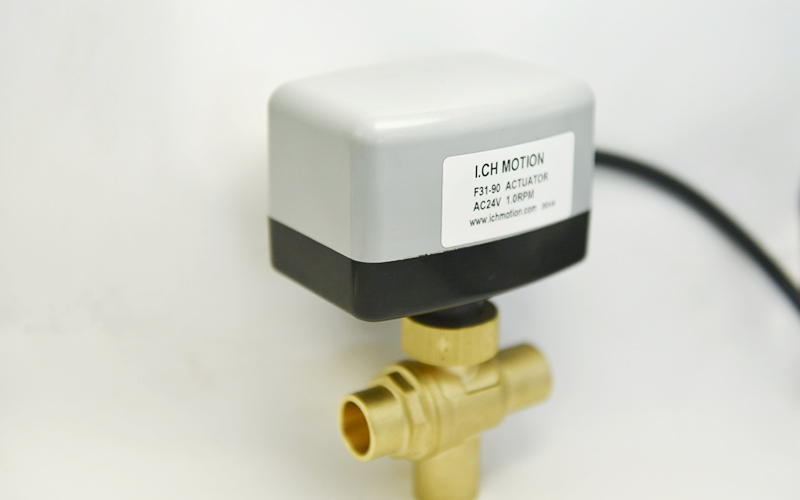

A montagem ISO5211 permite conexão direta a diferentes tipos de válvulas
ISO5211

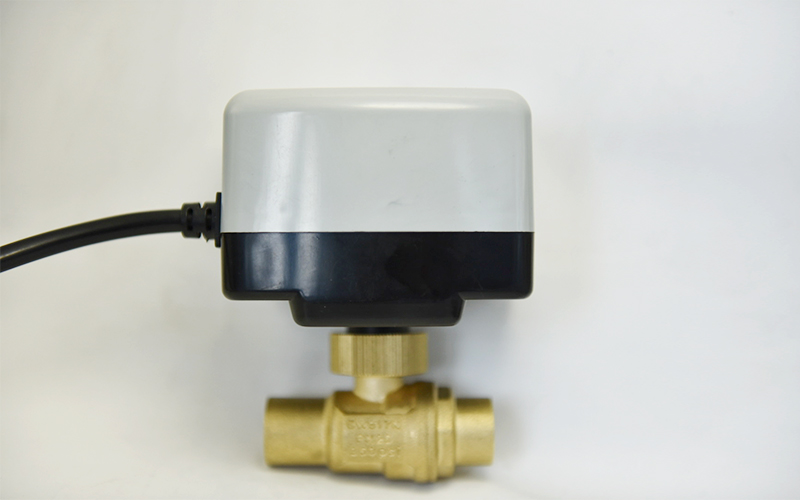

Aquecedor anticondensação oferecido para maximizar a vida útil

Várias tensões, velocidades diferentes, controle inteligente, WIFI, taxa IP, controle de temporizador e assim por diante

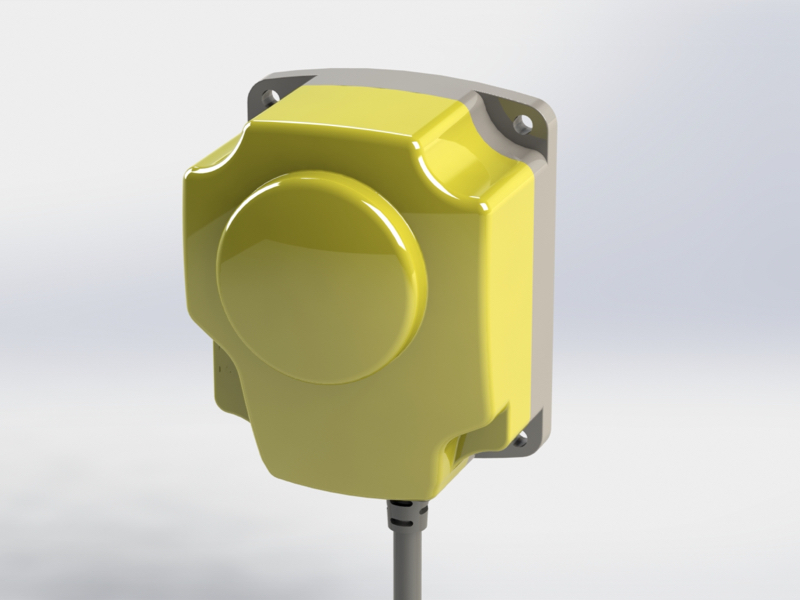

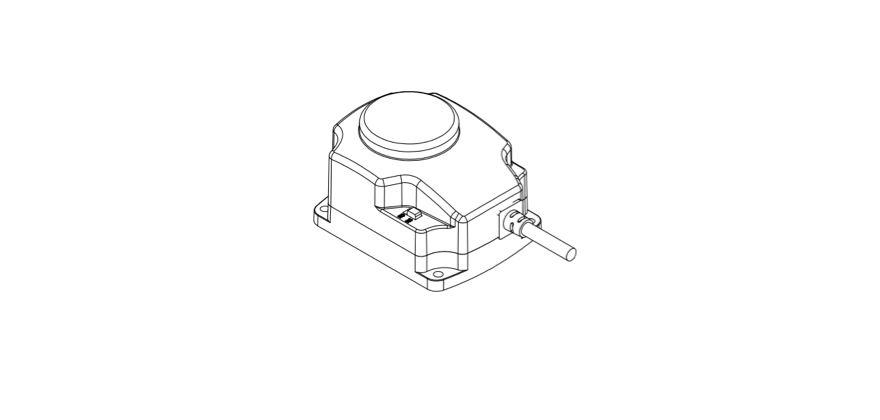

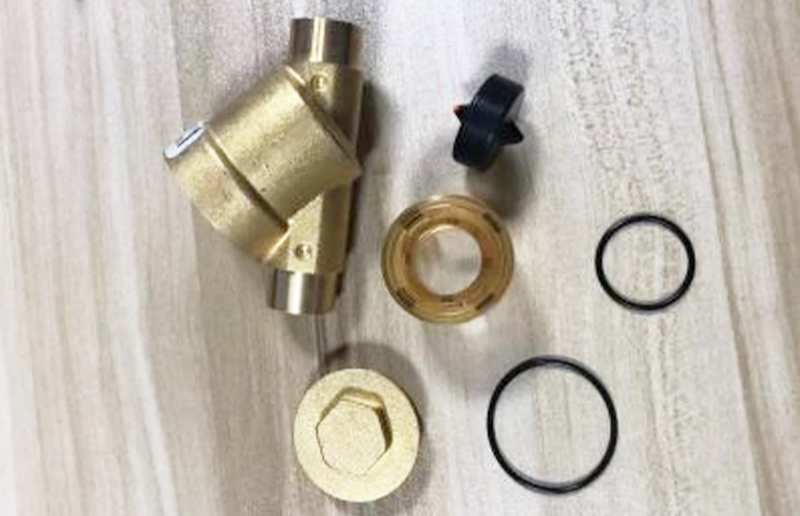

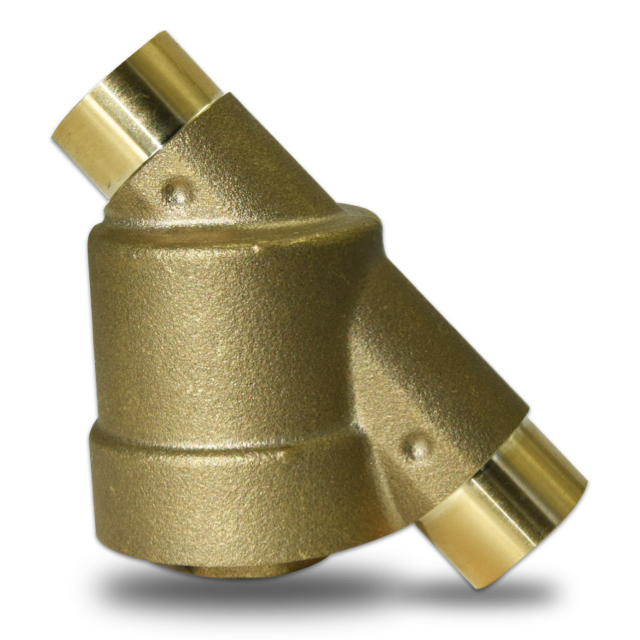

2 anos de garantia para válvulas e atuadores, atuadores de amortecedores e sensores.

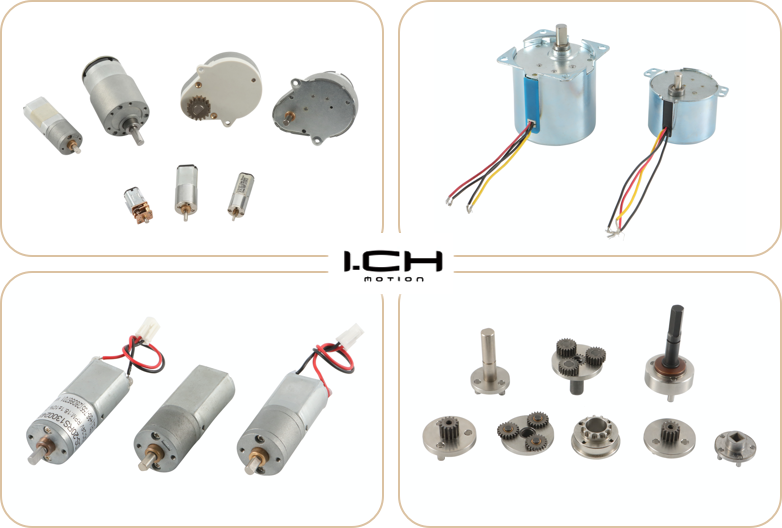

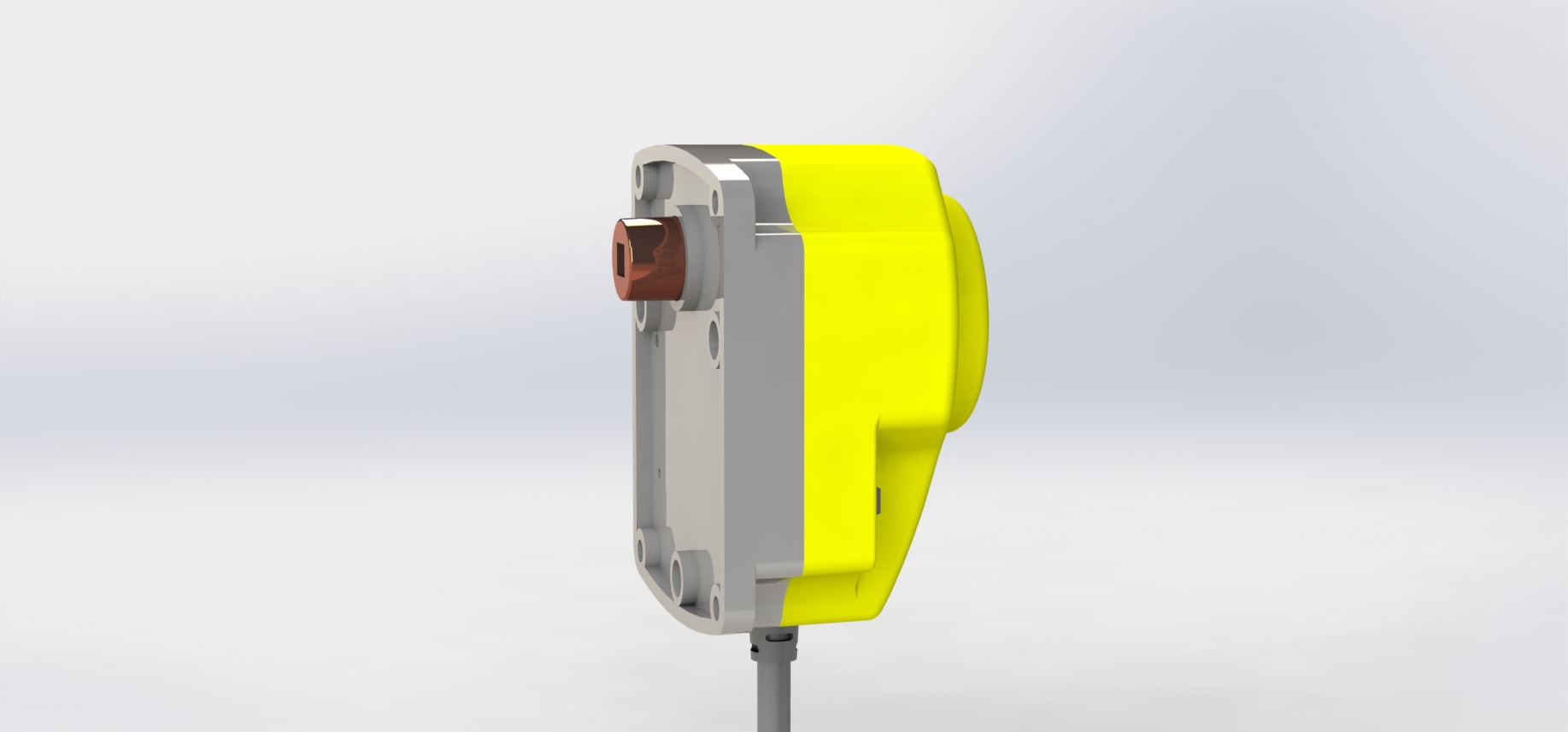

Atuadores rotativos motorizados convertem energia elétrica em força rotacional e giram 90 graus.O motor elétrico fornece torque, que é transmitido à válvula através do eixo do motor.As opções de tensão do motor são AC, DC ou uma delas.O motor é instalado em uma carcaça compacta, que também inclui outros componentes do atuador, como engrenagens, microinterruptores de limite, PCB, etc. Todo o atuador é conectado à válvula através de uma interface de conexão compatível, como a norma ISO 5211 .

Uma válvula precisa ser girada 90° para abrir ou fechar totalmente.Para girar a válvula, é necessário torque.O atuador elétrico gera esse torque e o transmite ao seu eixo de saída, que está conectado à haste ou eixo da válvula.Isto, por sua vez, gira a esfera ou disco da válvula, abrindo ou fechando o orifício para permitir ou bloquear o fluxo.O torque do atuador depende do seu dispositivo de transmissão e da potência do motor.O torque do motor é uma especificação importante do atuador, pois requer um torque superior ao exigido pela válvula para garantir que a válvula possa ser aberta e fechada.Normalmente, o torque de ruptura é especificado como o torque necessário para a válvula, pois é o torque mais alto necessário para girar a válvula.

Quando a válvula está na posição aberta ou fechada, o torque requer o torque inicial para mover a válvula de uma posição estacionária.Normalmente, o torque de ruptura é maior que o torque de funcionamento.Por exemplo, o torque inicial de uma válvula de esfera normal é cerca de 30% maior que o seu torque de funcionamento.O maior torque de partida é devido à sua posição estacionária, onde o meio pode acumular-se na cavidade da esfera e/ou arranhar a sede da válvula, resultando em aumento de atrito, etc. Um atuador de válvula deve gerar um torque maior que o torque de partida da válvula.

O tempo de resposta é o tempo necessário para o atuador girar a válvula em 90 graus completos (ou seja, abrir ou fechar totalmente a válvula após emitir um comando).Assim como o torque, a velocidade do atuador está relacionada às engrenagens e ao motor.O torque e a velocidade do atuador estão diretamente relacionados, pois o torque é inversamente proporcional à velocidade.Esta relação é influenciada pelo design das engrenagens.Para uma determinada capacidade do motor do atuador, uma relação de transmissão mais alta resultará em mais torque e tempo de resposta mais lento em comparação com uma relação de velocidade mais baixa.Portanto, se o tempo de resposta for uma especificação de aplicação crítica, ele deverá ser considerado juntamente com os requisitos de especificação de torque.

Os atuadores de válvula motorizados possuem controle de 2 fios (comumente chamado apenas de ligar/desligar) ou controle de 3 fios.

Os atuadores elétricos podem ser de tensão CC ou CA.As classificações de tensão: 12V, 24V, 48V para CC e 24V, 48V, 110V, 220V para CA.

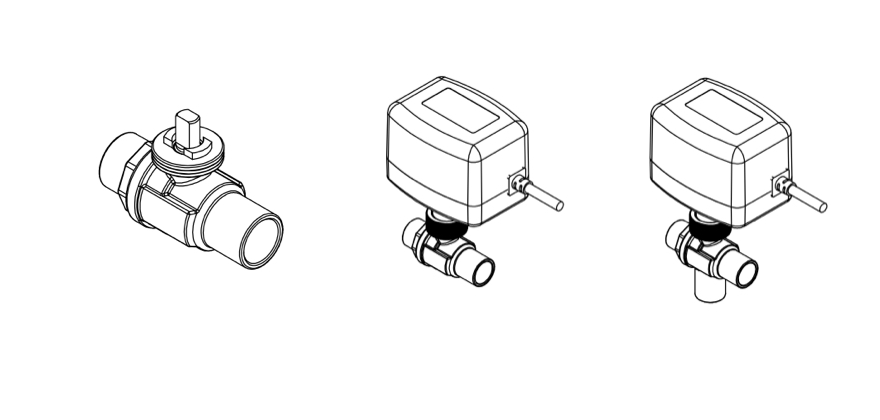

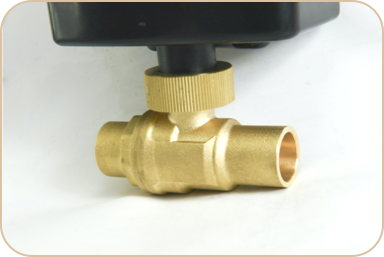

O atuador possui uma interface de conexão que os conecta à válvula.Isso inclui um acionador de saída, um eixo ou haste quadrada conectando a cabeça da válvula e um flange conectando o parafuso do atuador à válvula.O design e o tamanho desta interface de conexão podem ser específicos da marca ou padronizados, como ISO 5211. A figura mostra o tipo de válvula com flange ISO 5211.Independentemente da marca, diferentes válvulas e atuadores podem ser intercambiáveis, desde que sigam a mesma norma ISO 5211.De acordo com a norma ISO 5211, existem diferentes tipos de flange que variam dependendo do torque máximo do flange, tamanho e número de parafusos, porcas ou pinos.

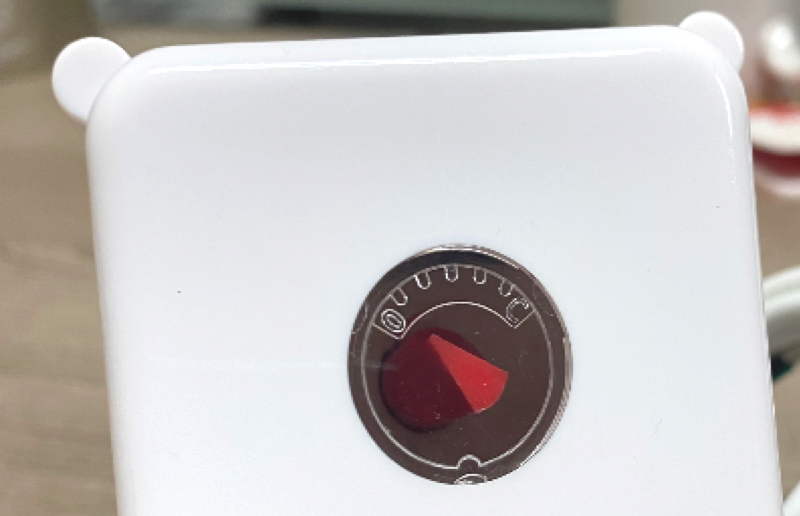

O indicador de posição indica a posição aberta ou fechada do atuador num determinado momento.Existem indicadores visuais, mas também existem sistemas eletrônicos de feedback de posição que enviam a posição de volta ao seu sistema (ou seja, controlador).O indicador de posição só pode exibir as posições básicas abertas e fechadas, ou também pode indicar parcialmente aberta ou parcialmente fechada.

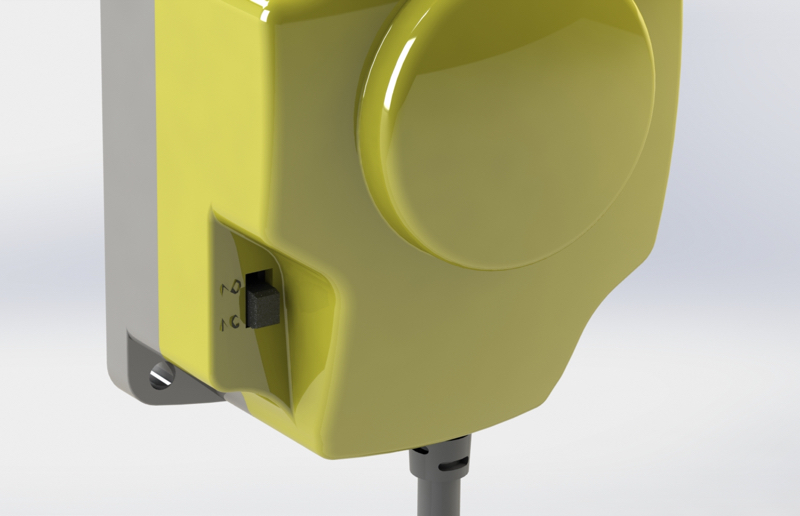

O cancelamento manual é um projeto de segurança na maioria dos atuadores.Geralmente é um volante ou alça mecânica.Esta roda permite fechar ou abrir mecanicamente uma válvula em caso de falha de energia ou qualquer outra emergência.

Microinterruptores de limite são os componentes eletromecânicos do atuador, que incluem um came de interruptor de limite fechado e um came de interruptor de limite aberto.Quando o atuador move a válvula para a posição aberta ou fechada, o came do interruptor correspondente também se moverá.Ao atingir a posição final, o came do interruptor correspondente desliga a energia.Para evitar mais movimentos e fornecer assentos restritos.A sede extrema da válvula refere-se a manter a válvula na posição final desejada.Em alguns atuadores, o came da chave limitadora é ajustável.Isso permite que você defina uma posição como posição final, como 50% aberta.O came da chave limitadora pode ser incorporado ao indicador de posição como uma ligação mecânica entre a válvula e o atuador.

O ciclo de trabalho especifica o tempo de uso de um atuador entre os ciclos.A válvula abrindo para fechar faz um ciclo.O ciclo de trabalho é um ciclo de tempo ligado e desligado, expresso como uma porcentagem.É calculado usando a fórmula abaixo.Um exemplo seria se um atuador levasse 5 segundos para abrir, 8 segundos para fechar e, em seguida, 10 segundos para descansar após abrir e fechar, o ciclo de trabalho seria (5+8/5+8+10) × 100 = 56,5% .

A segurança contra falhas foi projetada para fechar ou abrir válvulas em caso de falha de energia.A segurança contra falhas é uma função de segurança importante de alguns atuadores de válvula automática. Esse tipo de sistema requer um armazenamento de energia, como um mecanismo de mola ou bateria.Normalmente, o mecanismo de segurança fecha a válvula.No mecanismo de mola, quando a energia é cortada, a mola carregada fechará automaticamente a válvula.Para sistemas de bateria reserva, comumente chamados de Battery Safety Loop, a bateria fornece energia ao atuador para desligá-lo.O tempo de carregamento e a velocidade total podem variar dependendo do tamanho da bateria e do atuador.Para obter redundância adicional, alguns atuadores incluirão duas versões de proteção contra falhas em seu projeto.Conforme mencionado anteriormente, a maioria das operações à prova de falhas fechará a válvula, mas algumas aplicações exigem que a válvula seja aberta no caso de falha de energia.Um exemplo desta aplicação é o fluxo de água fria que entra no trocador de calor.Isso ocorre porque é necessária água fria para resfriar o fluido quente restante e evitar o superaquecimento.

Alguns atuadores de válvula elétrica têm a capacidade de realizar controle de modulação, comumente referido como Sistema de Posicionamento Digital.Esta é a capacidade de posicionar com precisão a válvula em qualquer ponto entre totalmente aberta e totalmente fechada (entre 0° e 90°).Isso é necessário para aplicações que exigem alteração da vazão.Normalmente, a modulação é obtida usando um sistema de circuito de controle e uma placa de circuito de posicionamento (PCB) colocada no atuador.

A fiação opcional pode ser escolhida, como atuadores de 2 e 3 fios.
Antes de instalar, verifique se o código do atuador corresponde ao diagrama de conexão.A instalação inadequada pode danificar permanentemente o atuador ou levar a situações perigosas.Os atuadores possuem interruptores de posição internos, o que faz com que apenas energia seja consumida durante a abertura ou fechamento.

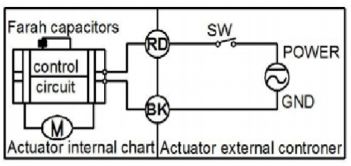

• Retorno por mola em caso de falha de energia
• SW Fechado, a válvula é aberta, o atuador desliga automaticamente após estar no lugar
• SW aberto, a válvula é fechada, o atuador desliga automaticamente após estar no lugar

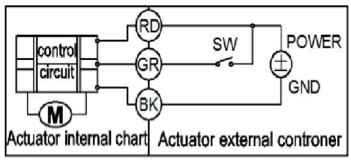

• Tensão: AC110V~230V, DC12~24V

• RD Conecte com positivo, GR conecte com SW e positivo
• BK conecta com negativo
• Quando o SW do GR é fechado, a válvula ABERTA, o atuador desliga automaticamente após estar no lugar, restabelecendo a posição fechada
• Quando o SW do GR é aberto, a válvula FECHA, o atuador desliga automaticamente após estar no lugar, remanescendo a posição fechada

Os atuadores de válvula motorizados possuem uma classificação de classe de proteção IP (proteção de ingresso).A classificação IP especifica a proteção do atuador contra poeira, água e outros perigos ambientais.Acima da classificação IP 54 dos atuadores de válvula esférica podem ser parcialmente protegidos contra poeira e resistir a respingos de água.

Este é um padrão internacional IEC (comissões eletrotécnicas internacionais) para dispositivos elétricos rotativos.Para atuadores elétricos, especifica o tipo de trabalho e o ciclo de trabalho de seus motores elétricos.Um atuador classificado como S2 30min pode operar continuamente em serviço de curta duração por 30min, após o qual o motor deve descansar.Ele pode ser reiniciado depois que sua temperatura retornar à temperatura ambiente.

A certificação LVD garante que equipamentos elétricos de baixa tensão, como atuadores, forneçam proteção suficiente aos seus usuários.

Um atuador certificado pela EMC não gera nem é afetado por perturbações eletromagnéticas.

A carcaça do atuador é de plástico UL94V-0, passou nos testes CAS/UL.
Este controlador de válvula é frequentemente usado em aplicações domésticas e requer materiais resistentes ao fogo.
Faça testes de propagação de chamas e fumaça.

Atuadores de válvula elétrica são usados ​​para controlar remotamente válvulas de esfera.Eles melhoram muito a conveniência de operar válvulas de um quarto de volta remotamente e com controle automático.Eles também fornecem torque suficiente para válvulas que exigem torque mais alto do que o gerado manualmente.Esses atuadores são usados ​​para automação industrial, irrigação, abastecimento de água, medição de fluidos, sistemas de aquecimento e transporte ou transferência de fluidos.

• Tensão
• Torque
• Poder
• Compatibilidade de montagem de válvula
• Temperatura
• Classificação IP
• À prova de falhas
• Modulação
• Tipo de trabalho e ciclo de trabalho
