Caixa de engrenagens planetárias de 30 mm

compartilhar com:

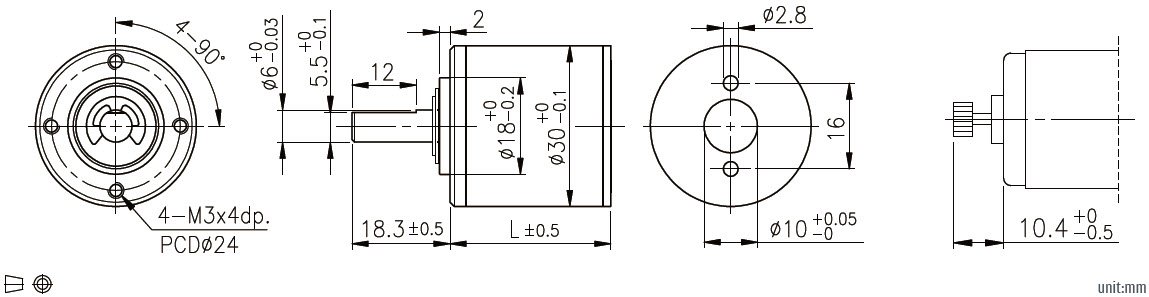

Caixa de engrenagens planetárias de 30 mm

Série: P301

Motor adequado: Motor DC sem escova
Relação da caixa de velocidades: 1:4 a 1:939
Eixo de saída: eixo D, eixo redondo, eixo H
Tipo de rolamento: rolamento de óleo ou rolamento de esfera

Temperatura ambiente: -15℃ ~ 70℃
Aplicação: ventilador USB, caça-níqueis, detector de dinheiro

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
P301
Marca do Produto:
I.CH

Nossa caixa de engrenagens planetárias de precisão de 30 mm combina design compacto com precisão excepcional. Projetado para controle de movimento preciso, oferece alta densidade de torque e baixa folga, garantindo transmissão de potência confiável. Ideal para robótica, automação e máquinas de pequena escala, esta caixa de engrenagens equilibra eficiência com desempenho durável. Seu formato de 30 mm se adapta a instalações apertadas, enquanto a construção robusta garante longa vida útil. Confie na caixa de engrenagens planetárias de precisão de 30 mm para uma operação consistente e precisa em suas aplicações críticas.

Descrição da caixa de engrenagens
Material de moradia	Rolamento na saída	Carga radial (10 mm do flange)	Carga axial do eixo	Força de eixo de ajuste da prensa , máx.	Jogo radial de eixo	Jogada de poço de eixo	Reação em sem carga
Metal	Rolamentos de manga	≤3kgf	≤2,5kgf	≤10kgf	≤0,08 mm	≤0,2 mm	≤3 °
Metal	Rolamentos de esferas	≤3,5 kgf	≤2,5kgf	≤10kgf	≤0,05 mm	≤0,2 mm	≤3 °

em um:

sob um:

INSCREVA-SE AGORA

Temos uma equipe independente de design de produto e P&D, equipe de serviço e equipe profissional de controle de qualidade.Bem-vindo a se inscrever.

Nós nos especializamos em pesquisar, desenvolver e atender a motores elétricos, caixas de câmbio e engrenagens de alta precisão com módulo pequeno.

LISTA DE PRODUTOS

LINK RÁPIDO

CONTATO

Adicionar: 3B-B302 Liando U Valley Guli Technology Industry Partk, #16 Xinggu Road, Jiangning District, Nanjing, P.R. China

Tel： +86 25 5118 0871
Fax: +86 25 5118 0872
Skype： ichmotion
E-mail: sales@ichmo.com

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.5	11	20 °	2,28,2,48,2,98	1/5,1/19,1/27,1/71,1/100,1/139,1/264,1/516,1/721
0.5	17	20 °	2,28,2,48,2,98	1/4,1/14,1/51,1/189
0.5	8	20 °	2.28	1/35,1/939

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.5	11	20 °	2,28,2,48,2,98	1/5,1/19,1/27,1/71,1/100,1/139,1/264,1/516,1/721
0.5	17	20 °	2,28,2,48,2,98	1/4,1/14,1/51,1/189
0.5	8	20 °	2.28	1/35,1/939

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/5	1/14	1/19	1/27	1/35	1/51	1/71	1/100	1/139	1/189	1/264	1/516	1/721	1/939
Torque de tolerância nominal	2	2	3	3	4	4	6	6	8	8	10	10	10	10	10
Torque máximo de tolerância momentânea	6	6	9	9	12	12	18	18	24	24	30	30	30	30	30
Eficiência	80%	80%	70%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%	50%
Comprimento （L-MM)	23.6	23.6	30	30	30	30	36.4	36.4	36.4	36.4	42.8	42.8	42.8	42.8	42.8
Peso (g)	79	79	92	92	92	92	107	107	107	107	122	122	122	122	122

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/5	1/14	1/19	1/27	1/35	1/51	1/71	1/100	1/139	1/189	1/264	1/516	1/721	1/939
Torque de tolerância nominal	2	2	3	3	4	4	6	6	8	8	10	10	10	10	10
Torque máximo de tolerância momentânea	6	6	9	9	12	12	18	18	24	24	30	30	30	30	30
Eficiência	80%	80%	70%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%	50%
Comprimento （L-MM)	23.6	23.6	30	30	30	30	36.4	36.4	36.4	36.4	42.8	42.8	42.8	42.8	42.8
Peso (g)	79	79	92	92	92	92	107	107	107	107	122	122	122	122	122
