Caixa de engrenagens planetária de 42 mm com engrenagem de metal

compartilhar com:

Caixa de engrenagens planetária de 42 mm com engrenagem de metal

Série: P423C
Torque de saída: 3,0 a 30,0Kg.cm
Eixo de saída: eixo D, eixo redondo, eixo H
Tipo de rolamento: rolamento de óleo ou rolamento de esfera
Motor adequado: motor de escova de carbono
Taxa de redução: 1:4 a 1:2500
Aplicação: Instrumento de precisão, ATM, Máquinas-ferramentas industriais

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
P423C

Como fabricantes confiáveis de caixas de engrenagens planetárias, apresentamos a caixa de engrenagens planetárias de 42 mm: entrega robusta de torque, transmissão precisa e construção durável. Otimizado para automação industrial, robótica e máquinas, combinando confiabilidade e desempenho que definem os principais fabricantes de caixas de engrenagens planetárias.

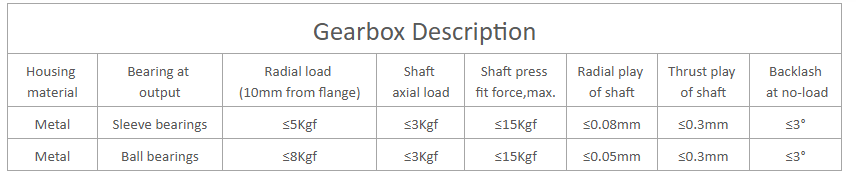

Descrição da caixa de engrenagens planetárias de 42 mm

em um:

sob um:

PRODUTOS RELACIONADOS

Caixa de câmbio planetária de 42 mm

Caixa de engrenagens planetária de 42 mm com engrenagem chanfrada

INSCREVA-SE AGORA

Temos uma equipe independente de design de produto e P&D, equipe de serviço e equipe profissional de controle de qualidade.Bem-vindo a se inscrever.

Nós nos especializamos em pesquisar, desenvolver e atender a motores elétricos, caixas de câmbio e engrenagens de alta precisão com módulo pequeno.

LISTA DE PRODUTOS

LINK RÁPIDO

CONTATO

Adicionar: 3B-B302 Liando U Valley Guli Technology Industry Partk, #16 Xinggu Road, Jiangning District, Nanjing, P.R. China

Tel： +86 25 5118 0871
Fax: +86 25 5118 0872
Skype： ichmotion
E-mail: sales@ichmo.com

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.6	12	20 °	3.98	1/24,1/144,1/864
0.6	15	20 °	4.98	1/720,1/1062,1/1470,1/2500,1/3000,1/3600
0.6	18	20 °	4.98	1/17,1/61,1/104,1/212
0.6	24	20 °	4.98	1/14,1/49,1/84,1/504
0.6	20	20 °	4.98	1/4

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.6	12	20 °	3.98	1/24,1/144,1/864
0.6	15	20 °	4.98	1/720,1/1062,1/1470,1/2500,1/3000,1/3600
0.6	18	20 °	4.98	1/17,1/61,1/104,1/212
0.6	24	20 °	4.98	1/14,1/49,1/84,1/504
0.6	20	20 °	4.98	1/4

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Torque de tolerância nominal (kg.cm máx.)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Torque de tolerância momentânea máxima (kg.cm )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Eficiência	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Comprimento （L-MM)	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Peso （G） rolamentos de esferas	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Torque de tolerância nominal (kg.cm máx.)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Torque de tolerância momentânea máxima (kg.cm )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Eficiência	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Comprimento （L-MM)	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Peso （G） rolamentos de esferas	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326
