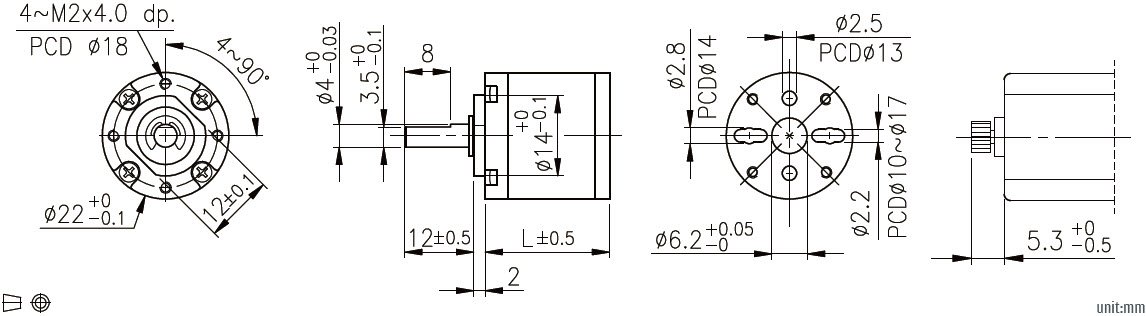

Caixa de câmbio planetária de 22 mm

Série: P221
Torque de saída: 1,0 a 3Kg・cm
Eixo de saída: eixo D, eixo redondo, eixo H
Tipo de rolamento: Rolamento de luva ou rolamento de esferas
Taxa de redução: 1:4 a 1:1014
Temperatura ambiente: -15 ℃ ~ 70 ℃
Aplicação: Máquinas-ferramentas industriais, instrumentos de precisão, máquinas de venda automática, caixas eletrônicos

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
P221
Marca do Produto:
I.CH

Como fornecedores respeitáveis de caixas de engrenagens planetárias, oferecemos a caixa de engrenagens planetárias de 22 mm: compacta, de alta precisão e durável. Oferece transmissão de torque confiável para dispositivos miniaturizados, engrenagens IoT e ferramentas de precisão – ideal para necessidades industriais com espaço limitado, apoiado por fornecedores confiáveis de caixas de engrenagens planetárias.

Descrição da caixa de engrenagens
Material de moradia	Rolamento na saída	Carga radial (10 mm do flange)	Carga axial do eixo	Força de eixo de ajuste da prensa , máx.	Jogo radial de eixo	Jogada de poço de eixo	Reação em sem carga
Metal	Rolamentos de manga	≤0,8 kgf	≤0,6kgf	≤5kgf	≤0,08 mm	≤0,2 mm	≤3 °
Metal	Rolamentos de esferas	≤1kgf	≤0,6kgf	≤5kgf	≤0,05 mm	≤0,2 mm	≤3 °

VEDIOS RELACIONADOS DE CAIXA PLANETARY RELACIONADOS:

Instalação da engrenagem de saída da caixa de engrenagens com proteção contra sobrecarga e comissionamento da proteção da embreagem

em um:

sob um:

PRODUTOS RELACIONADOS

Engrenagem de metalurgia em pó da caixa de engrenagens planetárias de 22 mm

Engrenagem de caixa de engrenagem planetária de 22 mm

INSCREVA-SE AGORA

Temos uma equipe independente de design de produto e P&D, equipe de serviço e equipe profissional de controle de qualidade.Bem-vindo a se inscrever.

Nós nos especializamos em pesquisar, desenvolver e atender a motores elétricos, caixas de câmbio e engrenagens de alta precisão com módulo pequeno.

LISTA DE PRODUTOS

LINK RÁPIDO

CONTATO

Adicionar: 3B-B302 Liando U Valley Guli Technology Industry Partk, #16 Xinggu Road, Jiangning District, Nanjing, P.R. China

Tel： +86 25 5118 0871
Fax: +86 25 5118 0872
Skype： ichmotion
E-mail: sales@ichmo.com

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.3	13	20 °	1.98	1/4,1/16,1/19,1/72,1/84,1/104,1/231,1/270,1/316,1/370, 1/455,1/1014,1/1249,1/1621,1/1996
0.3	16	20 °	1.98	1/14,1/53,1/198,1/742

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.3	13	20 °	1.98	1/4,1/16,1/19,1/72,1/84,1/104,1/231,1/270,1/316,1/370, 1/455,1/1014,1/1249,1/1621,1/1996
0.3	16	20 °	1.98	1/14,1/53,1/198,1/742

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/14	1/16	1/19	1/53	1/62	1/72	1/84	1/104	1/198	1/231	1/270	1/316	1/370	1/455	1/742	1/1014
Torque de tolerância nominal (kg.cm máx.)	1	1.5	1.5	1.5	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	3	3
Torque de tolerância momentânea máxima (kg.cm )	3	4.5	4.5	4.5	6	6	6	6	6	7.5	7.5	7.5	7.5	7.5	7.5	9	9
Eficiência	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%
Comprimento （L-MM)	14.4	18.05			21.7					25.35						29
Peso （G） rolamentos de manga	27	31			35				50	60						65
Peso （G） rolamentos de esferas	26	30			34				49	59						64

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/14	1/16	1/19	1/53	1/62	1/72	1/84	1/104	1/198	1/231	1/270	1/316	1/370	1/455	1/742	1/1014
Torque de tolerância nominal (kg.cm máx.)	1	1.5	1.5	1.5	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	3	3
Torque de tolerância momentânea máxima (kg.cm )	3	4.5	4.5	4.5	6	6	6	6	6	7.5	7.5	7.5	7.5	7.5	7.5	9	9
Eficiência	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%
Comprimento （L-MM)	14.4	18.05			21.7					25.35						29
Peso （G） rolamentos de manga	27	31			35				50	60						65
Peso （G） rolamentos de esferas	26	30			34				49	59						64
