P223C
I.CH
Nossa caixa de engrenagens planetárias de 22 mm – uma microredutora planetária de alto desempenho. Oferece design compacto, controle preciso de torque e operação confiável para dispositivos miniaturizados, robótica e equipamentos IoT. Projetado para eficiência, ideal para aplicações industriais e de consumo com espaço limitado.
Nossa caixa de engrenagens planetárias de 22 mm – uma microredutora planetária de alto desempenho. Oferece design compacto, controle preciso de torque e operação confiável para dispositivos miniaturizados, robótica e equipamentos IoT. Projetado para eficiência, ideal para aplicações industriais e de consumo com espaço limitado.
| Especificação do pinhão do eixo do motor | ||||
| Módulo | No. de dentes | Ângulo de pressão | Diâmetro do orifício | Taxa de redução . |
| 0.3 | 13 | 20 ° | 1.98 | 1/4,1/16,1/19,1/72,1/84,1/104,1/231,1/270,1/316,1/370, |
| 1/455,1/1014,1/1249,1/1621,1/1996 | ||||
| 0.3 | 16 | 20 ° | 1.98 | 1/14,1/53,1/198,1/742 |
| Especificação do pinhão do eixo do motor | ||||
| Módulo | No. de dentes | Ângulo de pressão | Diâmetro do orifício | Taxa de redução . |
| 0.3 | 13 | 20 ° | 1.98 | 1/4,1/16,1/19,1/72,1/84,1/104,1/231,1/270,1/316,1/370, |
| 1/455,1/1014,1/1249,1/1621,1/1996 | ||||
| 0.3 | 16 | 20 ° | 1.98 | 1/14,1/53,1/198,1/742 |
| Especificação da caixa de engrenagens | |||||||||||||||||
| Taxa de redução | 1/4 | 1/14 | 1/16 | 1/19 | 1/53 | 1/62 | 1/72 | 1/84 | 1/104 | 1/198 | 1/231 | 1/270 | 1/316 | 1/370 | 1/455 | 1/742 | 1/1014 |
| Torque de tolerância nominal (kg.cm máx.) | 0.8 | 1.3 | 1.3 | 1.3 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
| Torque de tolerância momentânea máxima (kg.cm ) | 2.4 | 3.9 | 3.9 | 3.9 | 5.1 | 5.1 | 5.1 | 5.1 | 5.1 | 6 | 6 | 6 | 6 | 6 | 6 | 7.5 | 7.5 |
| Eficiência | 80% | 70% | 70% | 70% | 60% | 60% | 60% | 60% | 60% | 50% | 50% | 50% | 50% | 50% | 50% | 40% | 40% |
| Comprimento （L) | 14.4 | 18.05 | 21.7 | 25.35 | 29 | ||||||||||||
| Peso （G) | 27 | 31 | 35 | 60 | 65 | ||||||||||||
| Especificação da caixa de engrenagens | |||||||||||||||||
| Taxa de redução | 1/4 | 1/14 | 1/16 | 1/19 | 1/53 | 1/62 | 1/72 | 1/84 | 1/104 | 1/198 | 1/231 | 1/270 | 1/316 | 1/370 | 1/455 | 1/742 | 1/1014 |
| Torque de tolerância nominal (kg.cm máx.) | 0.8 | 1.3 | 1.3 | 1.3 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
| Torque de tolerância momentânea máxima (kg.cm ) | 2.4 | 3.9 | 3.9 | 3.9 | 5.1 | 5.1 | 5.1 | 5.1 | 5.1 | 6 | 6 | 6 | 6 | 6 | 6 | 7.5 | 7.5 |
| Eficiência | 80% | 70% | 70% | 70% | 60% | 60% | 60% | 60% | 60% | 50% | 50% | 50% | 50% | 50% | 50% | 40% | 40% |
| Comprimento （L) | 14.4 | 18.05 | 21.7 | 25.35 | 29 | ||||||||||||
| Peso （G) | 27 | 31 | 35 | 60 | 65 | ||||||||||||

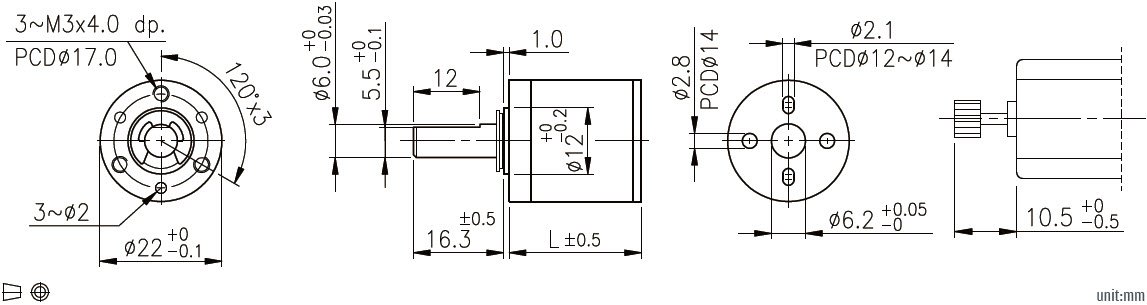

| Dimensões mecânicas |
 |
| Dimensões mecânicas |
|
