Caixa de engrenagens planetárias de 36 mm

compartilhar com:

Caixa de engrenagens planetárias de 36 mm

Série: P361
Torque de saída: 3,0 a 30Kg・cm
Eixo de saída: eixo D, eixo redondo, eixo H
Tipo de rolamento: Rolamento de luva ou rolamento de esferas
Taxa de redução: 1:4 a 1:721
Temperatura ambiente: -15 ℃ ~ 70 ℃
Aplicação: Equipamentos de venda automática, quiosques bancários de autoatendimento, máquinas industriais, instrumentos de precisão

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
P361
Marca do Produto:
I.CH

Nossa caixa de engrenagens planetárias personalizada de 36 mm oferece alto torque, transmissão suave e durabilidade. Adaptada para automação industrial, robótica e aplicações com espaço limitado, esta solução personalizada construída com precisão oferece desempenho confiável. Otimizado para seus requisitos OEM/ODM.

Descrição da caixa de engrenagens
Material de moradia	Rolamento na saída	Carga radial (10 mm do flange)	Carga axial do eixo	Força de eixo de ajuste da prensa , máx.	Jogo radial de eixo	Jogada de poço de eixo	Reação em sem carga
Pó metálico	Rolamentos de manga	≤5kgf	≤3kgf	≤15kgf	≤0,08 mm	≤0,3 mm	≤3 °
Pó metálico	Rolamentos de esferas	≤8kgf	≤3kgf	≤15kgf	≤0,05 mm	≤0,3 mm	≤3 °

em um:

sob um:

PRODUTOS RELACIONADOS

Caixa de câmbio planetária de 22 mm

Caixa de câmbio planetária de 28 mm

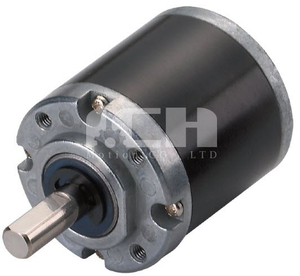

Engrenagem helicoidal da caixa de engrenagens planetária de 32 mm

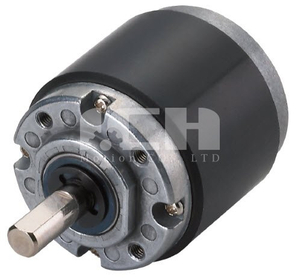

Caixa de engrenagem planetária de 32 mm equipamento de metalurgia em pó

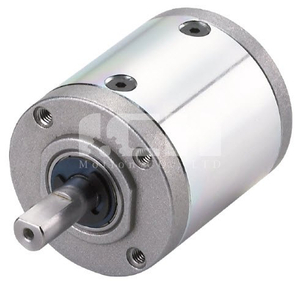

Caixa de câmbio planetária de 42 mm

Caixa de engrenagens planetária de 42 mm com engrenagem chanfrada

INSCREVA-SE AGORA

Temos uma equipe independente de design de produto e P&D, equipe de serviço e equipe profissional de controle de qualidade.Bem-vindo a se inscrever.

Nós nos especializamos em pesquisar, desenvolver e atender a motores elétricos, caixas de câmbio e engrenagens de alta precisão com módulo pequeno.

LISTA DE PRODUTOS

LINK RÁPIDO

CONTATO

Adicionar: 3B-B302 Liando U Valley Guli Technology Industry Partk, #16 Xinggu Road, Jiangning District, Nanjing, P.R. China

Tel： +86 25 5118 0871
Fax: +86 25 5118 0872
Skype： ichmotion
E-mail: sales@ichmo.com

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.6	11	20 °	3.16	1/5,1/19,1/27,1/71,1/100,1/139,1/264,1/516,1/721
0.6	17	20 °	3.16	1/4,1/14,1/51,1/189

Especificação do pinhão do eixo do motor
Módulo	No. de dentes	Ângulo de pressão	Diâmetro do orifício	Taxa de redução .
0.6	11	20 °	3.16	1/5,1/19,1/27,1/71,1/100,1/139,1/264,1/516,1/721
0.6	17	20 °	3.16	1/4,1/14,1/51,1/189

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/5	1/14	1/19	1/27	1/51	1/71	1/100	1/139	1/189	1/264	1/516	1/721
Torque de tolerância nominal (kg.cm máx.)	3	3	8	8	10	18	18	20	20	25	25	30	30
Torque de tolerância momentânea máxima (kg.cm )	9	9	24	24	30	54	54	60	60	75	75	90	90
Eficiência	80%	80%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%
Comprimento （L-MM)	33.1	33.1	41.8	41.8	4.18	50.5	50.5	50.5	50.5	59.2	59.2	59.2	59.2
Peso （G)	132	132	172	172	172	212	212	212	212	253	253	253	253

Especificação da caixa de engrenagens
Taxa de redução	1/4	1/5	1/14	1/19	1/27	1/51	1/71	1/100	1/139	1/189	1/264	1/516	1/721
Torque de tolerância nominal (kg.cm máx.)	3	3	8	8	10	18	18	20	20	25	25	30	30
Torque de tolerância momentânea máxima (kg.cm )	9	9	24	24	30	54	54	60	60	75	75	90	90
Eficiência	80%	80%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%
Comprimento （L-MM)	33.1	33.1	41.8	41.8	4.18	50.5	50.5	50.5	50.5	59.2	59.2	59.2	59.2
Peso （G)	132	132	172	172	172	212	212	212	212	253	253	253	253
