HP421 (42mm)- 1,8 ° por etapa, 2 fase
I.CH

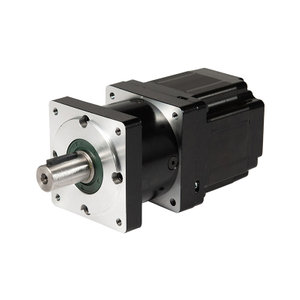

Nema 17 Stepping Motor
Descrição
Motor de passo da caixa de câmbio do planetivo possui as características de alta precisão, alta eficiência, proporção de alta velocidade, alta vida, baixa inércia, baixa vibração, baixo ruído, aumento de baixa temperatura, aparência bonita, instalação fácil, posicionamento preciso e assim por diante.
Especificação elétrica do motor
Modelo de série | Ângulo de passo (o) | L (mm) | Corrente nominal (a) | Resistência de fase (ω) | Indutância de fase (MH) | Segurando torque (n.cm) | Fio de chumbo (não.) | Peso do motor (G) |
HP421-04023 | 1.8 | 43 | 2.3 | 0.9 | 1.3 | 40 | 4 | 280 |
HP421-05023 | 1.8 | 51 | 2.3 | 1.1 | 1.5 | 50 | 4 | 350 |
HP421-07023 | 1.8 | 63 | 2.3 | 1.4 | 2.5 | 70 | 4 | 480 |
HP421-08023 | 1.8 | 66 | 2.3 | 1.5 | 2.2 | 80 | 4 | 500 |
Especificação da caixa de engrenagens
Razão | 3.71 | 5.18 | 6.75 | 14 | 19 | 27 | 35 | 46 | 51 | 71 | 100 | 139 | 181 | 236 | 307 |
Série redutora | 1 | 2 | 3 | ||||||||||||
Comprimento (mm) | 25.6 | 34 | 42 | ||||||||||||
Torque nominal (nm) | 0.3 | 1.2 | 2.5 | ||||||||||||
Torque permitido (max) (nm) | 1 | 3.5 | 7.5 | ||||||||||||
Eficiência(%) | 90% | 81% | 73% | ||||||||||||
Peso (G) | 182 | 191 | 230 | ||||||||||||
Podemos fabricar produtos de acordo com os requisitos do cliente | |||||||||||||||
