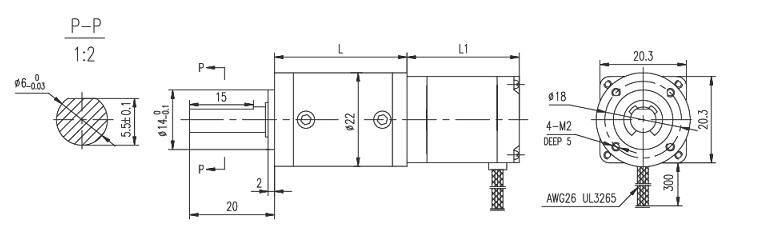

HP201 (20mm)- 1,8 ° por etapa, 2 fase
I.CH
Nema 8 Stepping Motor
| Especificação elétrica do motor | |||||||||
| Modelo de série | Ângulo de passo (o) | L (mm) | Corrente nominal (a) | Resistência de fase ( ω ) | Indutância de fase (MH) | Segurando torque (n.cm) | Torque detido (N.CM) | Fio de chumbo (não.) | Peso do motor (G) |
| HP201-001021 | 1.8 | 28 | 0.2 | 23 | 8.2 | 1.4 | 0.2 | 4 | 50 |
| HP201-002021 | 1.8 | 34 | 0.2 | 25 | 8.4 | 1.8 | 0.3 | 4 | 70 |
| HP201-003021 | 1.8 | 40 | 0.2 | 32 | 8.8 | 2.6 | 0.5 | 4 | 82 |
| Outra especificação elétrica do motor, consulte a Web de motor de passo híbrido | |||||||||
| Especificação da caixa de engrenagens | ||||||||||||
| Razão | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 |
| Série redutora | 1 | 2 | 3 | 4 | ||||||||
| Comprimento ( mm) | 22.4 | 33.0 | 41.5 | 49.8 | ||||||||
| Torque permitido (kg.cm) | 6 | 10 | 16 | 20 | ||||||||
| Torque instantâneo (kg.cm) | 18 | 30 | 48 | 60 | ||||||||
| Eficiência (%) | 90% | 81% | 73% | 66% | ||||||||
| Peso (G) | 35 | 45 | 55 | 65 | ||||||||
| Podemos fabricar produtos de acordo com os requisitos do cliente | ||||||||||||
