Hp351
I.CH

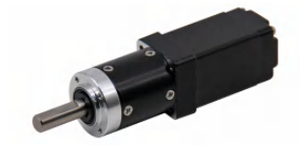

NEMA 14 Stepper Gear Motor
Descrição
O motor de passo com caixa de engrenagens planetárias tem características de alta rigidez, alta carga, alta eficiência, alta relação de velocidade, alta precisão, alta vida útil, baixa inércia, baixa vibração, baixo ruído, bela aparência, estrutura leve, fácil instalação, posicionamento preciso e assim por diante. Oferecemos serviço personalizado para sua necessidade específica. Motor de engrenagem de passo planetário de 35 mm, uma solução de alto desempenho para controle de movimento e robótica, máquinas de costura e motores de iluminação de palco. Este motor possui precisão, confiabilidade e durabilidade excepcionais, tornando-o a escolha ideal para uma ampla gama de aplicações.
Especificação elétrica do motor
Modelo de série | Ângulo de passo (o) | L (mm) | Corrente nominal (a) | Resistência de fase (ω) | Indutância de fase ( m h ) | Segurando torque (n.cm) | Fio de chumbo (não.) | Peso do motor (G) |
HP351-01408 | 1.8 | 31 | 0.8 | 4.2 | 4.5 | 14 | 4 | 120 |
HP351-02008 | 1.8 | 39 | 0.8 | 7.5 | 9.8 | 20 | 4 | 160 |
HP351-02020 | 1.8 | 58 | 2 | 1.6 | 2.3 | 40 | 4 | 230 |
Especificação da caixa de engrenagens
Razão | 3.71 | 5.18 | 6.75 | 14 | 19 | 27 | 35 | 46 | 51 | 71 | 100 | 139 | 181 | 236 | 307 |
Série redutora | 1 | 2 | 3 | ||||||||||||
Comprimento (mm) | 34 | 34 | 42 | ||||||||||||
Torque nominal (nm) | 0.3 | 1.2 | 2.5 | ||||||||||||
Torque permitido (max) (nm) | 1 | 3.5 | 7.5 | ||||||||||||
Eficiência(%) | 90% | 81% | 73% | ||||||||||||
Peso (G) | 113 | 145 | 184 | ||||||||||||
Podemos fabricar produtos de acordo com os requisitos do cliente | |||||||||||||||
