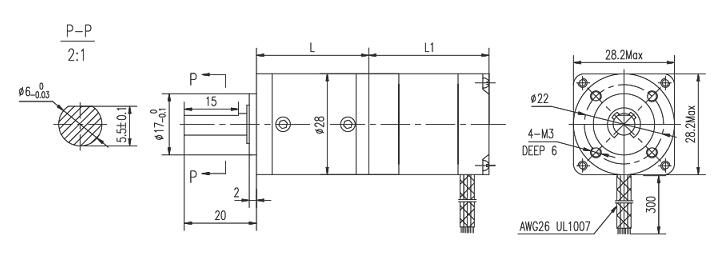

HP281 (20 mm) - 1,8° por etapa, 2 fases
I.CH
Nema 11 Stepping Motor
O motor de engrenagem de passo NEMA 11 apresenta uma caixa de engrenagens planetárias de precisão, proporcionando alto torque, baixo ruído e precisão de passo de 1,8° para controle de movimento confiável. É uma solução compacta ideal para impressão 3D, dispositivos médicos, robótica e equipamentos de CFTV.
| Especificação elétrica do motor | |||||||||
| Modelo de série | Ângulo de passo (o) | L (mm) | Corrente nominal (a) | Resistência de fase ( ω ) | Indutância de fase (MH) | Segurando torque (n.cm) | Torque detido (N.CM) | Fio de chumbo (não.) | Peso do motor (G) |
| HP281-00506 | 1.8 | 28 | 0.6 | 4.2 | 2.2 | 4.5 | 0.3 | 4 | 105 |
| HP281-00606 | 1.8 | 33 | 0.6 | 5.5 | 3.2 | 6.0 | 0.4 | 4 | 110 |
| HP281-00806 | 1.8 | 41 | 0.6 | 7.0 | 6.0 | 8.0 | 0.5 | 4 | 140 |
| Outra especificação elétrica do motor, consulte a Web de motor de passo híbrido | |||||||||
| Especificação da caixa de engrenagens | ||||||||||||
| Razão | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 |
| Série redutora | 1 | 2 | 3 | 4 | ||||||||
| Comprimento ( mm) | 31.0 | 40.1 | 49.0 | 57.9 | ||||||||
| Torque permitido (kg.cm) | 12 | 20 | 32 | 40 | ||||||||
| Torque instantâneo (kg.cm) | 36 | 60 | 96 | 120 | ||||||||
| Eficiência (%) | 90% | 81% | 73% | 66% | ||||||||
| Peso (G) | 60 | 85 | 95 | 110 | ||||||||
| Podemos fabricar produtos de acordo com os requisitos do cliente | ||||||||||||
