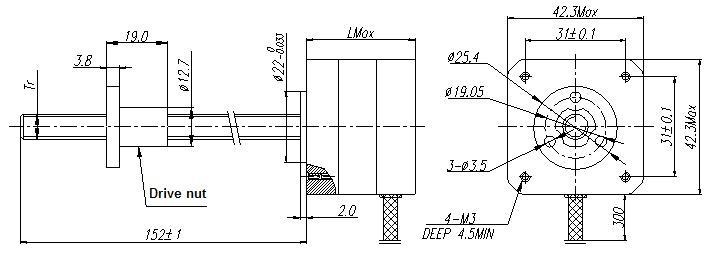

HL423 (42mm)- 1,8 ° por etapa, 2 fase
I.CH
Nema 17 Stepping Motor
| Especificação elétrica do motor | |||||||||
| Modelo de série | Ângulo de passo (o) | L (milímetros) | Corrente nominal (a) | Estágio Resistência (Ω) | Estágio Indutância (MH) | Segurando torque (N.CM) | Torque detido (N.CM) | Conduzir Arame (NÃO.) | Motor Peso (g) |
| HL423-02813 | 1.8 | 34 | 1.3 | 2.4 | 2.8 | 28 | 1.6 | 4 | 220 |
| HL423-02817 | 1.8 | 34 | 1.7 | 1.2 | 1.8 | 28 | 1.6 | 4 | 220 |
| HL423-04017 | 1.8 | 40 | 1.7 | 1.5 | 2.8 | 40 | 2.2 | 4 | 280 |
| HL423-04013 | 1.8 | 40 | 1.3 | 2.5 | 5.0 | 40 | 2.2 | 4 | 280 |
| HL423-05217 | 1.8 | 48 | 1.7 | 1.8 | 3.2 | 52 | 2.6 | 4 | 350 |
| HL423-05213 | 1.8 | 48 | 1.3 | 3.2 | 5.5 | 52 | 2.6 | 4 | 350 |
| HL423-05223 | 1.8 | 48 | 2.3 | 1.2 | 1.6 | 52 | 2.6 | 4 | 350 |
| Especificação de parafuso | ||
| Parafuso dia. (Mm) | Viagem por etapa (mm) | Chumbo (mm) |
| TR6.35 | 0.0079 | 1.58 |
| 0.0158 | 3.17 | |
| 0.0315 | 6.35 | |
| TR8.00 | 0.0400 | 8 |
| Especificação elétrica do motor | |||||||||
| Modelo de série | Ângulo de passo (o) | L (milímetros) | Corrente nominal (a) | Estágio Resistência (Ω) | Estágio Indutância (MH) | Segurando torque (N.CM) | Torque detido (N.CM) | Conduzir Arame (NÃO.) | Motor Peso (g) |
| HL423-02813 | 1.8 | 34 | 1.3 | 2.4 | 2.8 | 28 | 1.6 | 4 | 220 |
| HL423-02817 | 1.8 | 34 | 1.7 | 1.2 | 1.8 | 28 | 1.6 | 4 | 220 |
| HL423-04017 | 1.8 | 40 | 1.7 | 1.5 | 2.8 | 40 | 2.2 | 4 | 280 |
| HL423-04013 | 1.8 | 40 | 1.3 | 2.5 | 5.0 | 40 | 2.2 | 4 | 280 |
| HL423-05217 | 1.8 | 48 | 1.7 | 1.8 | 3.2 | 52 | 2.6 | 4 | 350 |
| HL423-05213 | 1.8 | 48 | 1.3 | 3.2 | 5.5 | 52 | 2.6 | 4 | 350 |
| HL423-05223 | 1.8 | 48 | 2.3 | 1.2 | 1.6 | 52 | 2.6 | 4 | 350 |
| Especificação de parafuso | ||
| Parafuso dia. (Mm) | Viagem por etapa (mm) | Chumbo (mm) |
| TR6.35 | 0.0079 | 1.58 |
| 0.0158 | 3.17 | |
| 0.0315 | 6.35 | |
| TR8.00 | 0.0400 | 8 |
