Motor de passo NEMA 23 0,9 graus

• Número de peça do fabricante: H572
• Tipo de motor: Motor de passo bipolar 4 fios 2 fases, motor de passo unipolar 6 fios 4 fases 4 Fase
• Tamanho do quadro: 57x57mm Motor de passo NEMA 23 Montagem
• ângulo de passo: 0,9deg
• Tipo de eixo: eixo único ou eixo duplo
• Aplicação: motor têxtil, motor do projetor
Status de disponibilidade:
Quantidade:
Inquérito Adicionar a cesta

  • H572 (57 mm)- 0,9 ° por etapa, 2/4 de fase

  • I.CH

  • Nema 23 Stepping Motor

Especificação elétrica

Modelo de série

Etapa Ângulo (o)

L
(milímetros)

Avaliado Atual (UMA)

Estágio
Resistência
(Ω)

Estágio
Indutância (MH)

Segurando torque
(N.CM)

Torque detido (N.CM)

Conduzir
Arame
(NÃO.)

Motor
Peso
( g)

H572-02410

0.9

41

1.0

5.2

6.2

24

2.5

6

470

H572-03206

0.9

41

0.62

12

28

32

2.5

4

470

H572-03220

0.9

41

2.0

1.2

3.0

32

2.5

4

470

H572-06225

0.9

45

2.5

1.0

3.0

62

2.8

4

520

H572-07006

0.9

51

0.62

13

34

70

3.0

4

590

H572-07025

0.9

51

2.5

1.2

3.8

70

3.0

4

590

H572-08215

0.9

56

1.5

3.2

6.5

82

3.5

6

680

H572-10025

0.9

56

2.5

1.3

5.2

100

3.5

4

680

H572-10030

0.9

56

3.0

0.8

2.8

100

3.5

4

680

H572-10042

0.9

56

4.2

0.4

1.5

100

3.5

4

680

H572-11010

0.9

64

1.0

7.5

28

110

5.0

4

850

H572-11025

0.9

64

2.5

1.5

5.8

110

5.0

4

850

H572-11030

0.9

64

3.0

0.8

3.0

110

5.0

4

850

H572-11042

0.9

64

4.2

0.55

1.5

110

5.0

4

850

H572-12515

0.9

76

1.5

4.5

10

125

6.0

6

1050

H572-15025

0.9

76

2.5

1.8

8.2

150

6.0

4

1050

H572-15030

0.9

76

3.0

1.0

4.3

150

6.0

4

1050

H572-15042

0.9

76

4.2

0.65

2.2

150

6.0

4

1050



* Podemos fazer corrente/fase especial, chumbo Fios, eixo para você.

* Se necessário personalizar, entre em contato com o nosso  Departamento de vendas.






Retirar a curva de torque

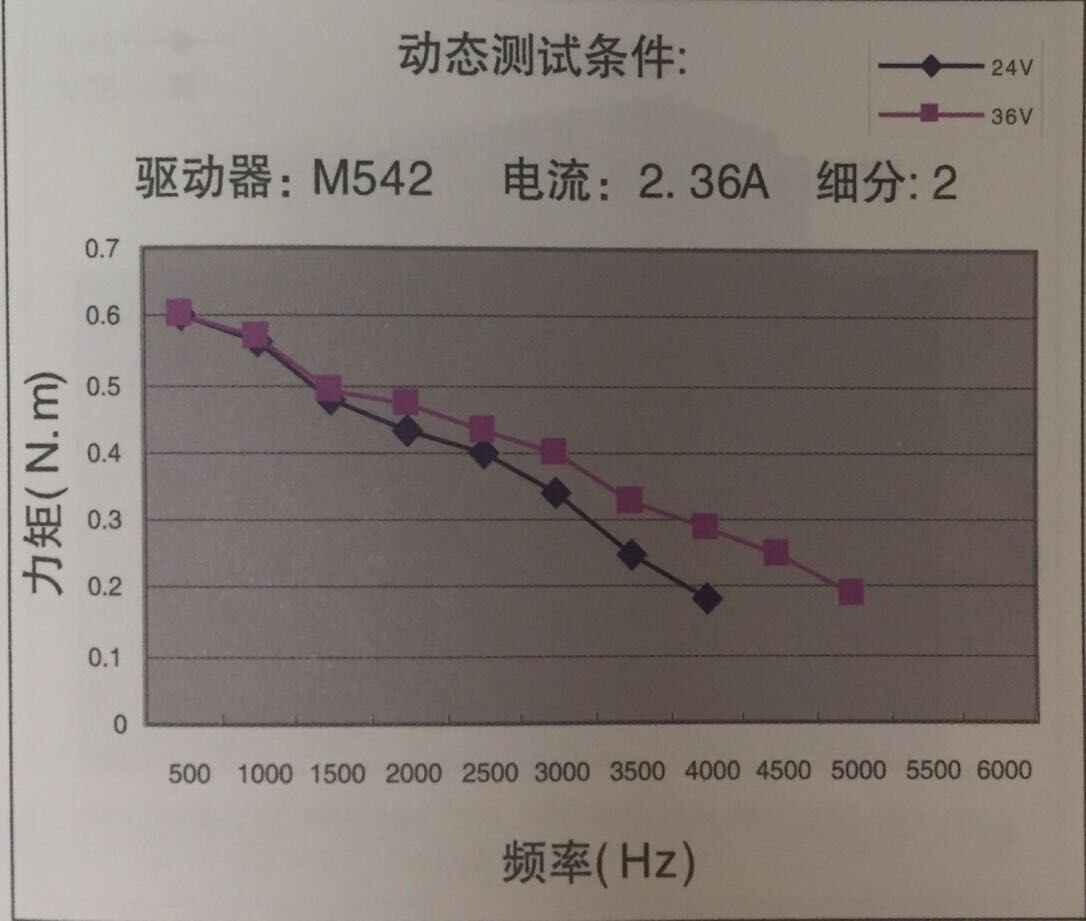

MODELO:   H571-08025    ATUAL: 2.36a      VOLTAGEM: 24V/36VDC      Etapa completa

                                                                                                                                                                               H571-08025

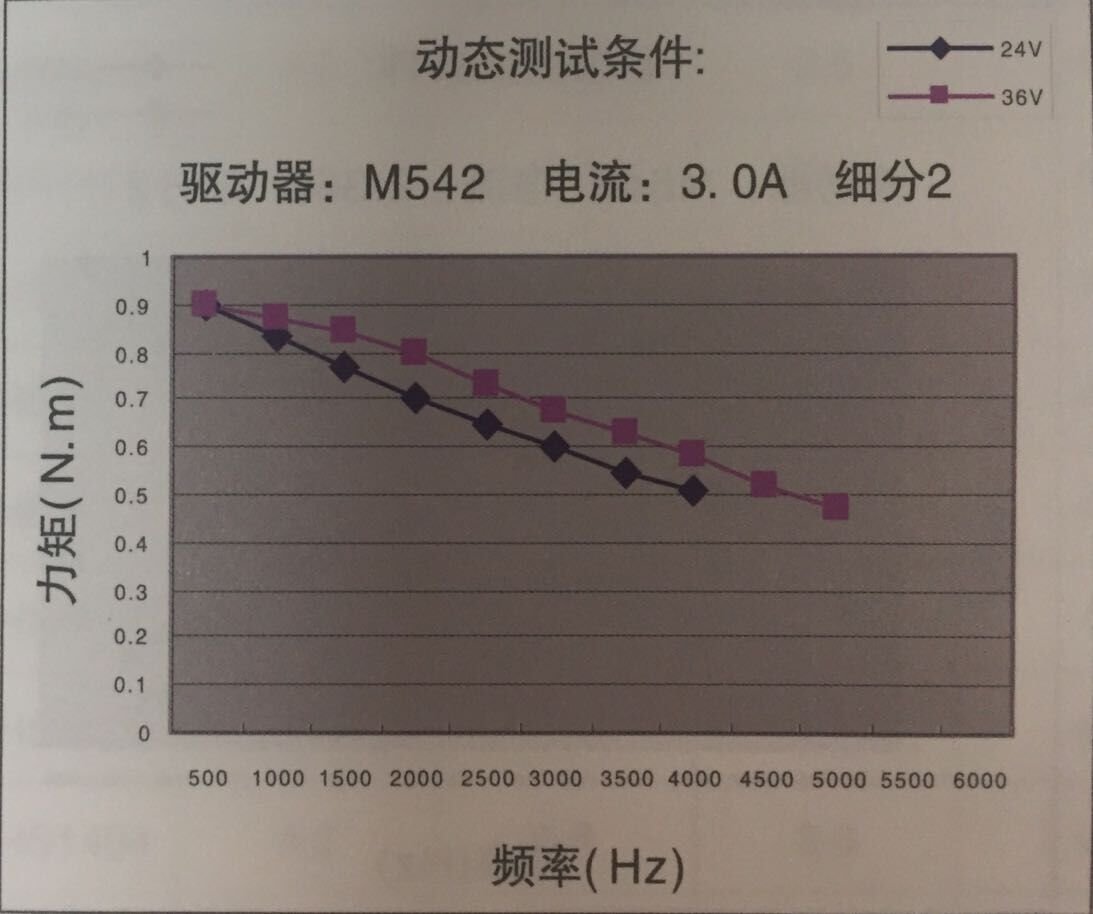

MODELO: H571-11030    Corrente: 3.0a      VOLTAGEM: 24V/36VDC      Etapa completa

                                                                                                                                                                               H571-11030

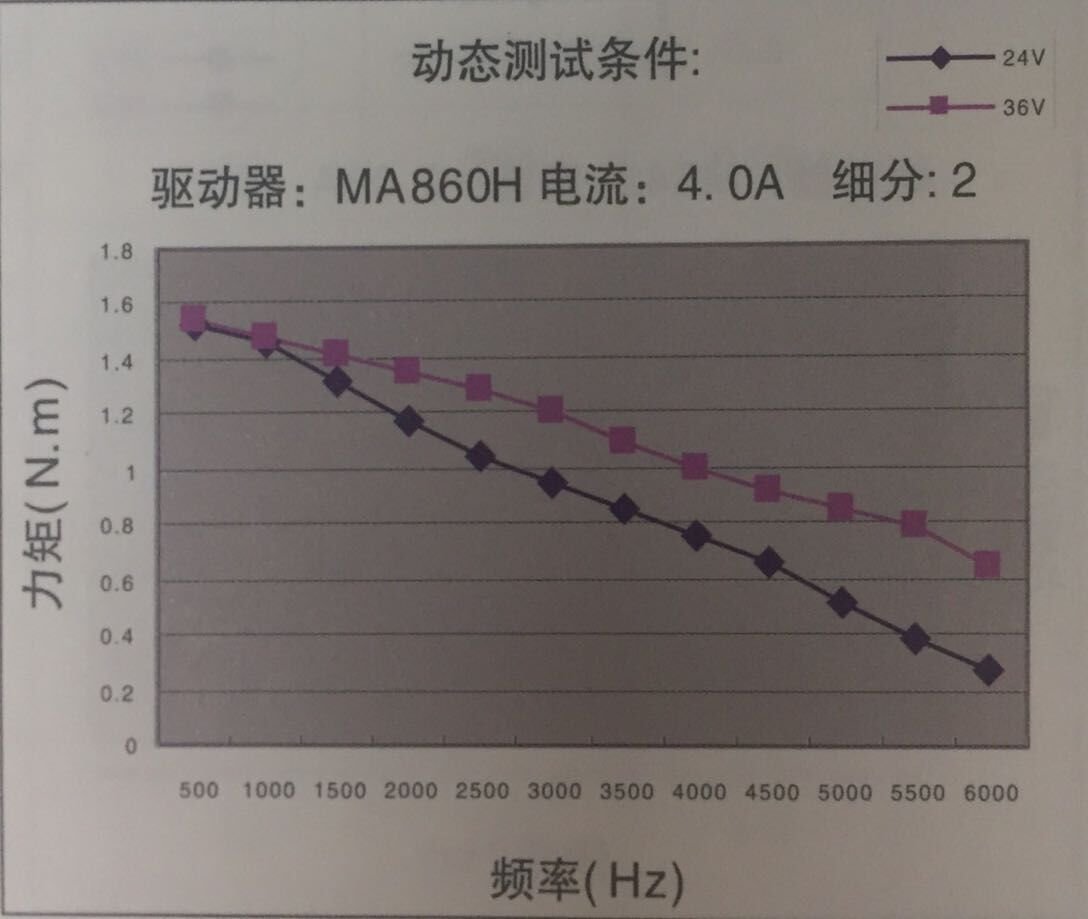

MODELO: H571-18042    Corrente: 4.0a      VOLTAGEM: 24V/36VDC    Etapa completa

                                                                                                                                                                               H571-18042

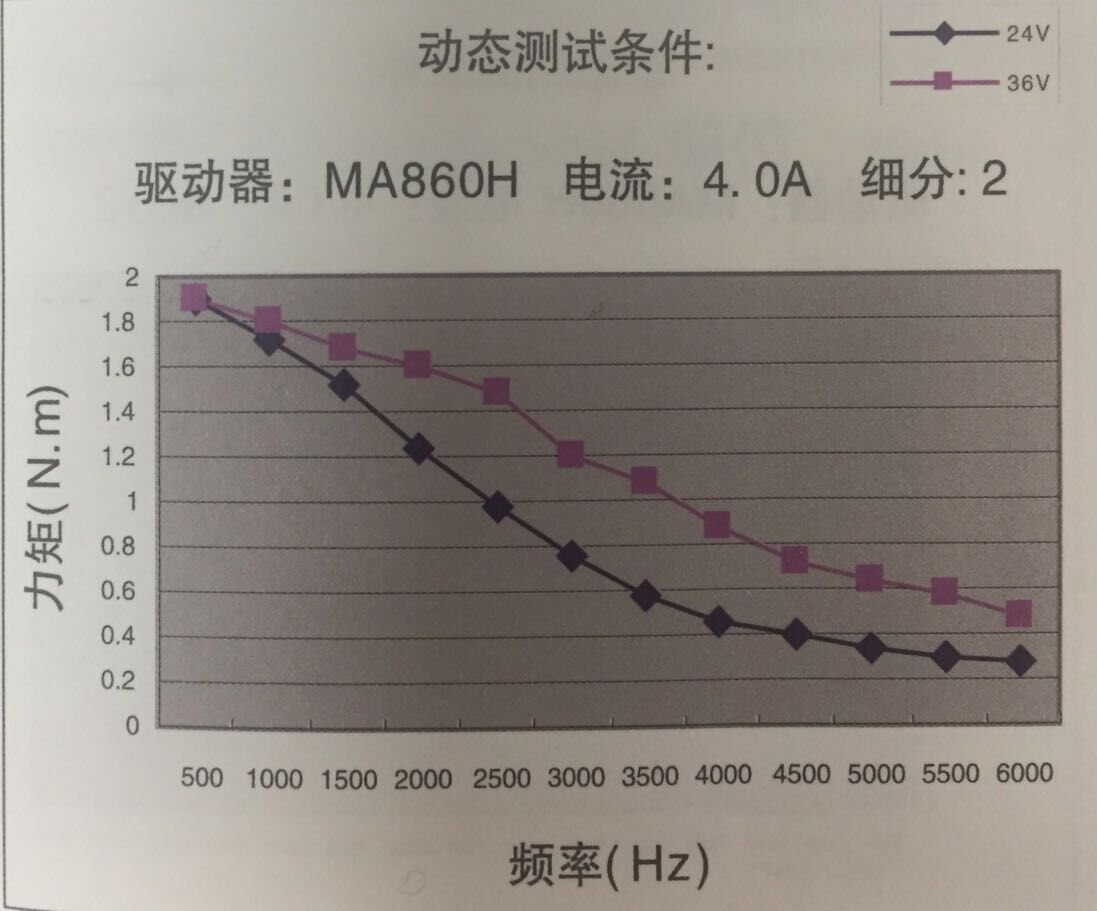

MODELO: H571-25042      Corrente: 4.0a      VOLTAGEM: 24V/36VDC    Etapa completa

                                                                                                                                                                               H571-25042

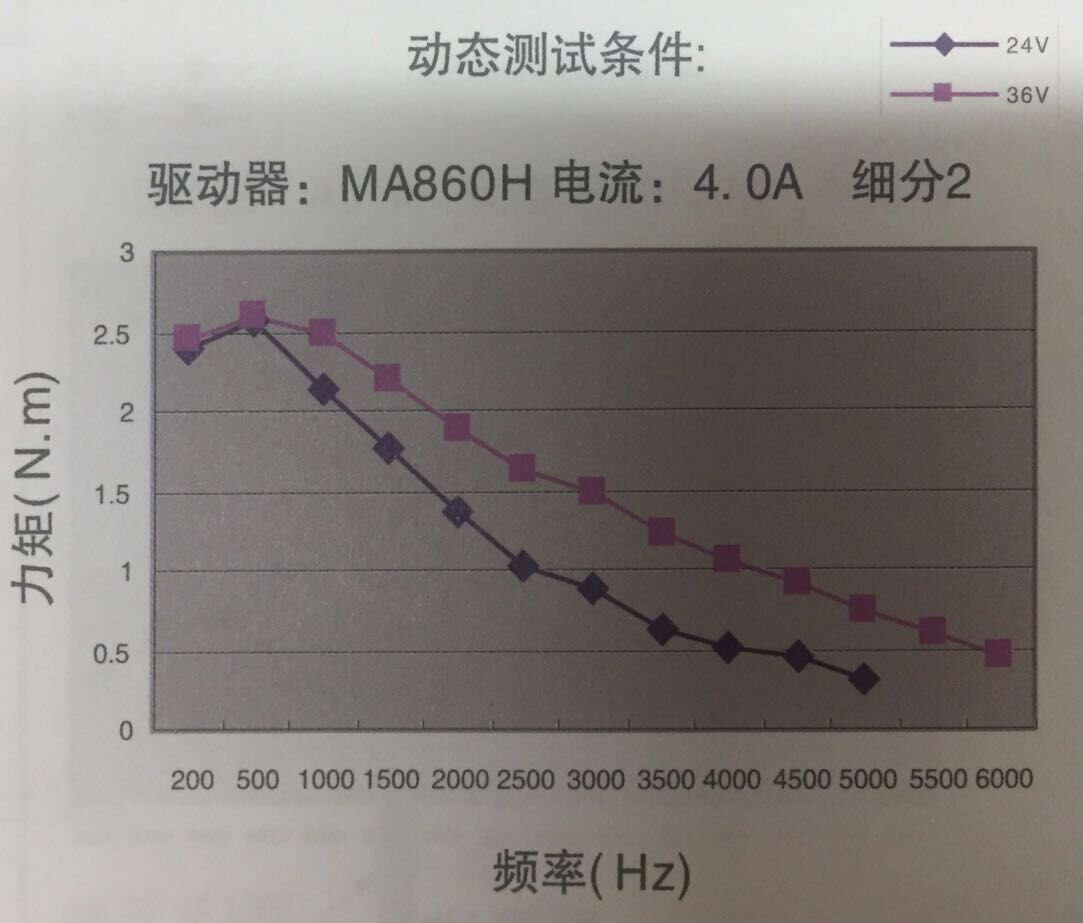

MODELO: H571-28042      Corrente: 4.0a      VOLTAGEM: 24V/36VDC    Etapa completa

                                                                                                                                                                               H571-28042

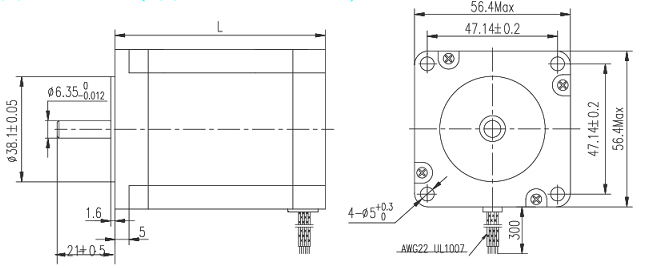

Dimensões mecânicas
NEMA23 1.8-1

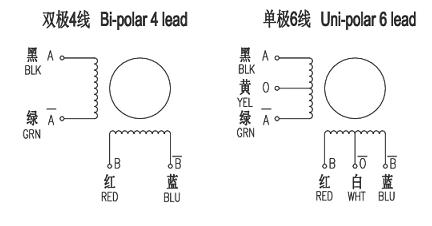

Configuração padrão de leadwire
NEMA23 1.8-2

Eixo personalizado
Redondo, corte em D, perfurado cruzado, chave, fio ou vazio

haste

Motor de passo com codificador
O codificador é personalizado para o cliente

Encoder1

Motor de marcha de passo
Motor de passo da caixa de engrenagens planetário
Motor de passo da caixa de engrenagens de esporão


圆型 减速 混合步进 8HY 系列

Conector
Molex, Harwin, Tyco/Amp, JST e tc.

conector


Fios de chumbo e cabos

Comprimento especial, mangueira de proteção

fios
Folha de dados completa
H571.pdf

Habilidade de fábrica
I.CH concentra -se em projetar os mais recentes motores de tecnologia e atender aos requisitos de nossos clientes, temos a equipe de P&D muito capaz para garantir a qualidade dos produtos e fornecer aos clientes a melhor solução, amplamente utilizada em eletrodomésticos, máquina de controle automático etc.
图片 1图片 2图片 3
Motor de passo redondoMotor de passo com motor de passo do codificador com eixo de rosca

Vantagens
1. reembolsos ou substituição em caso de dano;
2. Inspeção de 100% dos produtos antes da entrega;
3. Fornecedor confiável;
图片 4图片 5图片 6
Moedor mais limpo para o centro de máquina de rotor
图片 7图片 8图片 9
Área de teste de secador sala à prova de som

Pacote
-Pack por espuma de proteção, como abaixo das imagens;
-Dentado com o peso da ordem para recomendar a remessa, como ar, mar;
- Time de entrega estimado: 2 - 8 semanas.
图片 10图片 11图片 12

Perguntas frequentes
Q1. Que fase do motor NEMA 23 etapa?
A: São duas ou quatro fases.

Q2. Qual o ângulo do passo?
A: É 0,9DEG.

Q3. Qual a aplicação do motor de passo de 57 mm?
R: Ele será usado como motor têxtil, motor de projetor.
