Motor de passo NEMA 17 1,8 graus

• Número da peça do fabricante: H421
• Tipo de motor: Motor de passo bipolar 4 fios 2 fases, motor de passo unipolar 6 fios 4 fases 4 Fase
• Tamanho do quadro: 39x39mm Motor de passo NEMA 17 Montagem
• ângulo de passo: 1.8deg
• Tipo de eixo: eixo único ou eixo duplo
• Aplicação: Motor de impressora 3D, motor têxtil
Status de disponibilidade:
Quantidade:
Inquérito Adicionar a cesta

  • H421 (42mm)- 1,8 ° por etapa, 2/4 de fase

  • I.CH

  • Nema 17 Stepping Motor

Especificação elétrica

Modelo de série

Etapa Ângulo (o)

L
(milímetros)

Avaliado Atual (UMA)

Estágio
Resistência
(Ω)

Estágio
Indutância (MH)

Segurando torque
(N.CM)

Torque detido (N.CM)

Conduzir
Arame
(NÃO.)

Motor
Peso
( g)

H421-01206

1.8

28

0.6

8

10

12

1.6

4

150

H421-02813

1.8

34

1.3

2.4

2.8

28

1.6

4

220

H421-02817

1.8

34

1.7

1.2

1.8

28

1.6

4

220

H421-02804

1.8

34

0.4

30

35

28

1.6

4

220

H421-02104

1.8

34

0.4

30

18

21

1.6

6

220

H421-01402

1.8

34

0.16

75

40

14

1.6

6

220

H421-04017

1.8

40

1.7

1.5

2.8

40

2.2

4

280

H421-04013

1.8

40

1.3

2.5

5.0

40

2.2

4

280

H421-02812

1.8

40

1.2

3.2

2.8

28

2.2

6

280

H421-02804

1.8

40

0.4

30

28

28

2.2

6

280

H421-05217

1.8

48

1.7

1.8

3.2

52

2.6

4

350

H421-05213

1.8

48

1.3

3.2

5.5

52

2.6

4

350

H421-05223

1.8

48

2.3

1.2

1.6

52

2.6

4

350

H421-03404

1.8

48

0.4

30

38

34

2.6

6

350

H421-05412

1.8

58

1.2

4.5

5.5

54

3.2

6

450
*  Podemos fazer de corrente/fase especial, chumbo Fios, eixo para você.
* Se necessário personalizar, entre em contato com o nosso  Departamento de vendas.

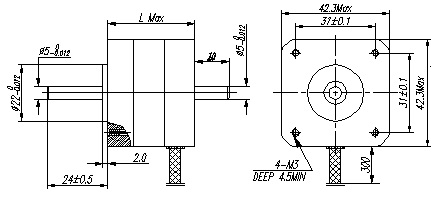

Dimensões mecânicas
H421 DWG

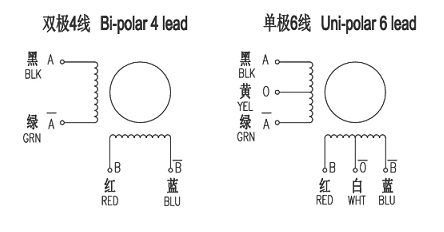

Configuração padrão de leadwire
NEMA16-2

Eixo personalizado
Redondo, corte em D, perfurado cruzado, chave, fio ou vazio

haste

Motor de passo com codificador
O codificador é personalizado para o cliente

Encoder1

Motor de marcha de passo
Motor de passo da caixa de engrenagens planetário
Motor de passo da caixa de engrenagens de esporão


圆型 减速 混合步进 8HY 系列

Conector
Molex, Harwin, Tyco/Amp, JST e tc.

conector


Fios de chumbo e cabos

Comprimento especial, mangueira de proteção

fios
Folha de dados completa
H421.pdf

Habilidade de fábrica
A I.CH Motion Co., Ltd., é um fornecedor profissional localizado em Nanjing, China. Fornecemos motores elétricos, como todos os tipos de motor de passo híbridos, motor de marcha de passo, motor servo de passo, motor DC sem escova, motor servo sem pincel, etc. Acumulamos mais de dez anos de experiência para atender a diferentes clientes, todos os nossos produtos podem ser personalizado.
图片 1图片 2图片 3
Motor de passo redondoMotor de passo com motor de passo do codificador com eixo de rosca

Vantagens
1. Atendimento ao cliente conveniente e amigável;
2. Suporte a certificados diferentes;
3. Solucionador de problemas.
图片 4图片 5图片 6
Moedor mais limpo para o centro de máquina de rotor
图片 7图片 8图片 9
Área de teste de secador sala à prova de som

Pacote
-Pack por filme,;
-Shiping via mar, ar e correio;
Divulgue dentro de 20 a 50 dias para ordem de correspondência, 10 a 30 dias para o pedido de protótipo.
图片 10图片 11图片 12

Perguntas frequentes
Q1. Quantas leads do motor Nema 17 etapas?
R: Temos dois tipos de leads, um é de 4 leads, o outro tem 6 leads.


Q2. Eu preciso segurar o torque para o NEMA 17 é 6.0n.cm, você pode fazer isso?
A: Sim, nós podemos.

Q3: Qual o tamanho da figura do motor?
A: Seu tamanho de contorno é de 39*39 mm.
