D122A2
I.CH
12MM DC Spur Gear Motor
Descrição
DC Gear Motor é um mecanismo de transmissão de energia, é usar a velocidade da engrenagem como um conversor, o número de desaceleração da rotação do motor para o número de rotação e obter maior torque do mecanismo.Atualmente, o escopo de aplicação do motoredutor é muito extenso no mecanismo utilizado para transmissão de energia e aparelhos elétricos, tais como: construção de máquinas pesadas, equipamentos de produção de automação da indústria de máquinas, eletrodomésticos, robô, máquina de venda automática, máquina de café, brinquedos e assim por diante.

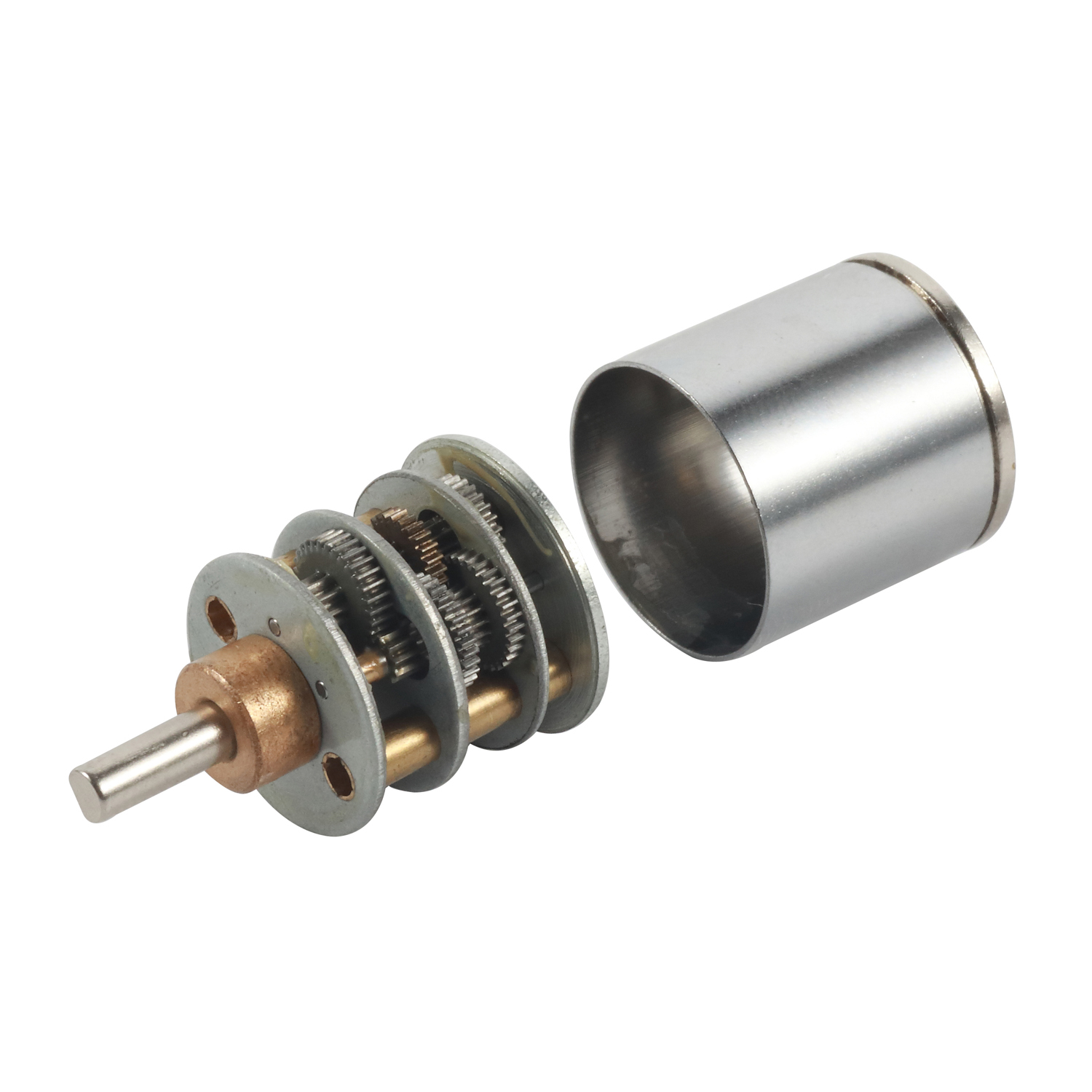

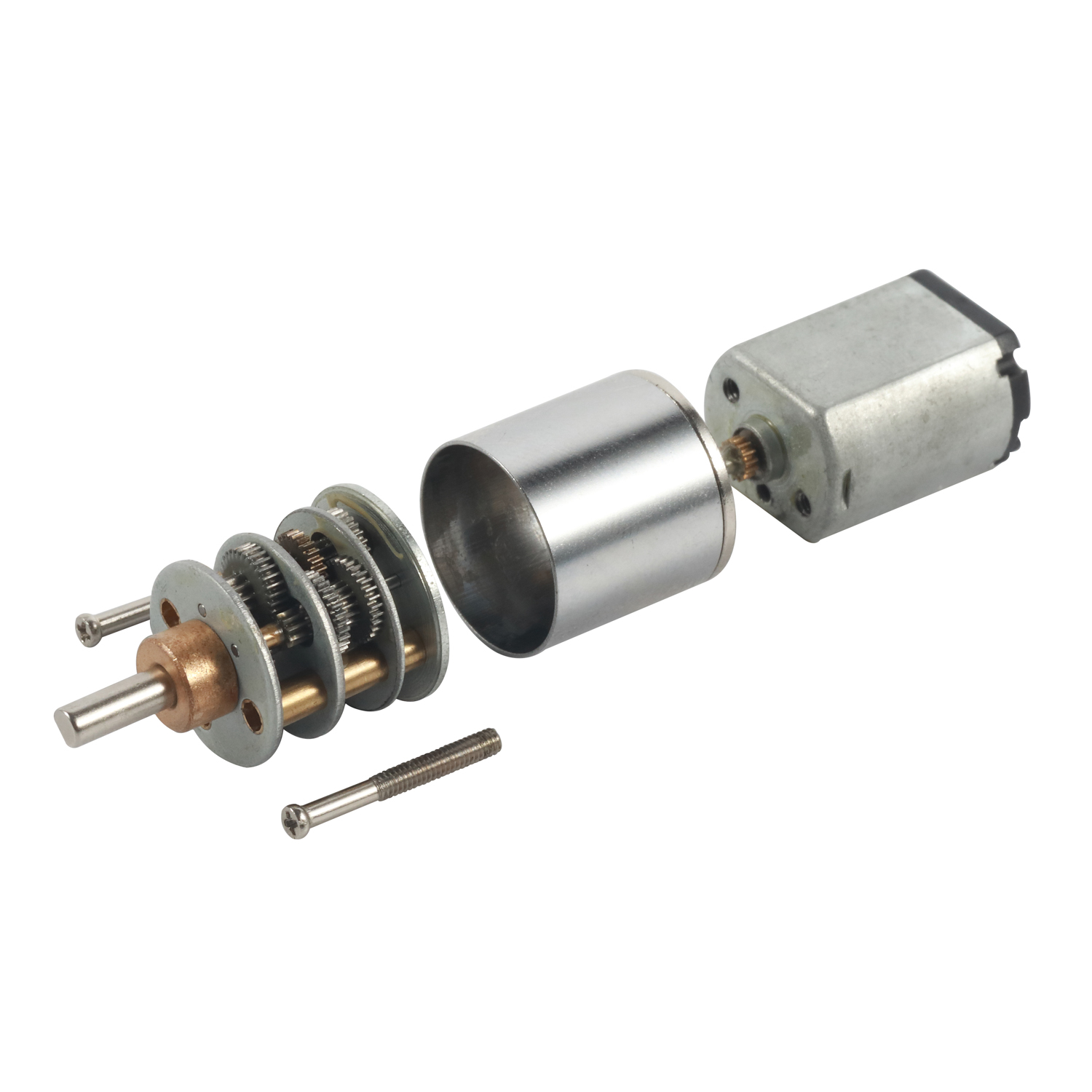

Como as engrenagens retas são componentes simples, elas são fáceis de instalar.E em comparação com a engrenagem helicoidal e a engrenagem planetária, o custo é relativamente baixo.Portanto, o esquema que a I.CH projeta é usar motor DC de 12 mm e caixa de engrenagens de dentes retos.Se você tiver alguma necessidade especial, podemos personalizar.Para motorredutores, forneceremos um serviço de alta qualidade.
Especificação da caixa de engrenagens
| Número de etapas | 3 | 4 | 5 | 6 | 7 | 8 |
Relação de transmissão i | 9.6 | 24 | 48 | 120 | 240 | 600 |
| 12 | 30 | 60 | 150 | 300 | 750 | |
| 75 | 187.5 | 375 | 937.5 | |||
| 12.6 | 468.8 | 1172 | ||||
| Comprimento da caixa de velocidades L (mm) | 10.8 | 13.0 | 14.4 | 16.6 | 18.8 | |
Especificação do motor CC
| MODEL | TENSÃO V | SEM CARGA | COM EFICIÊNCIA MÁXIMA | PARAR | |||||
| VELOCIDADE rpm | ATUAL mA | VELOCIDADE rpm | TORQUE kg.cm | ATUAL mA | SAÍDA mW | TORQUE Kg.cm | ATUAL mA | ||
| D122-001030 | 12.0 | 400 | 40 | 300 | 0.09 | 90 | 280 | 0.4 | 400 |
| D122-002060 | 6.0 | 100 | 30 | 80 | 0.08 | 80 | 120 | 0.35 | 300 |
| D122-001120 | 3.0 | 50 | 50 | 40 | 0.1 | 100 | 40 | 0.6 | 400 |
| D122-003300 | 6.0 | 40 | 60 | 30 | 0.29 | 180 | 90 | 2 | 600 |
