Introdução

As engrenagens são a espinha dorsal de muitos sistemas mecânicos. Você já se perguntou qual tipo é melhor para o seu projeto: engrenagens de dentes retos ou engrenagens helicoidais ? Neste artigo, exploraremos os pontos fortes e fracos de ambos. Você aprenderá qual tipo de engrenagem é mais adequado para sua aplicação específica.

Compreendendo as engrenagens de dentes retos e helicoidais

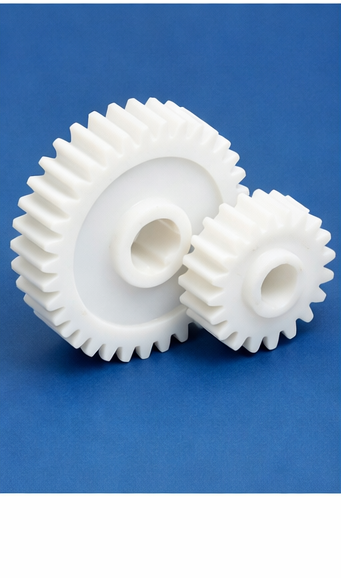

O que é uma engrenagem reta?

As engrenagens de dentes retos são o tipo de engrenagem mais básico e amplamente utilizado. Eles apresentam dentes retos paralelos ao eixo da engrenagem. Essas engrenagens são consideradas o projeto de engrenagem mais simples e, devido à sua construção simples, também são as mais econômicas. As engrenagens retas são fáceis de fabricar, o que as torna ideais para muitas indústrias. Eles são particularmente úteis em sistemas de velocidade baixa a moderada, onde a eficiência, a confiabilidade e a simplicidade são as principais considerações.

Principais características das engrenagens retas:

● Design dos dentes: As engrenagens de dentes retos possuem dentes retos que engrenam diretamente uns nos outros, permitindo-lhes transferir o torque de forma eficiente.

● Transmissão de potência eficiente: Os dentes engrenam de maneira direta, tornando o processo de transmissão de potência eficiente em velocidades baixas a moderadas.

● Simplicidade de fabricação: Como os dentes são retos e as engrenagens têm um design simples, elas são relativamente fáceis e baratas de fabricar em comparação com outros tipos de engrenagens, como engrenagens helicoidais ou engrenagens cônicas.

Apesar de suas vantagens, as engrenagens retas apresentam algumas limitações:

● Ruído e vibração: O engate direto dos dentes nas engrenagens de dentes retos cria uma carga de choque repentina à medida que cada dente faz contato. Este engate abrupto causa uma quantidade significativa de ruído e vibração, especialmente quando as engrenagens estão funcionando em altas velocidades. Isto pode ser uma desvantagem em aplicações onde a operação silenciosa é essencial.

● Capacidade de carga limitada: Embora as engrenagens de dentes retos sejam eficazes para cargas baixas a moderadas, sua capacidade de lidar com condições de alto torque é limitada. Quando submetidos a cargas pesadas, o engate repentino dos dentes pode causar maior desgaste, reduzindo sua vida útil.

Apesar dessas desvantagens, as engrenagens de dentes retos ainda são o tipo de engrenagem mais amplamente utilizado em aplicações onde a velocidade e o ruído não são preocupações críticas. Alguns dos usos mais comuns de engrenagens retas incluem:

● Sistemas de engrenagens automotivas: Utilizados em sistemas de transmissão de veículos para transferência eficiente de potência.

● Sistemas de transporte: As engrenagens de dentes retos são frequentemente empregadas em mecanismos de transporte que transportam materiais em fábricas ou armazéns.

● Relógios e parafusadeiras elétricas: Esses dispositivos utilizam engrenagens de dentes retos para transferir eficientemente o movimento em operações de baixa velocidade.

A simplicidade das engrenagens de dentes retos garante que elas tenham perda mínima de energia, tornando-as ideais para aplicações de velocidade moderada. No entanto, quando utilizado em aplicações de alta velocidade, as desvantagens do ruído e da vibração tornam-se mais pronunciadas.

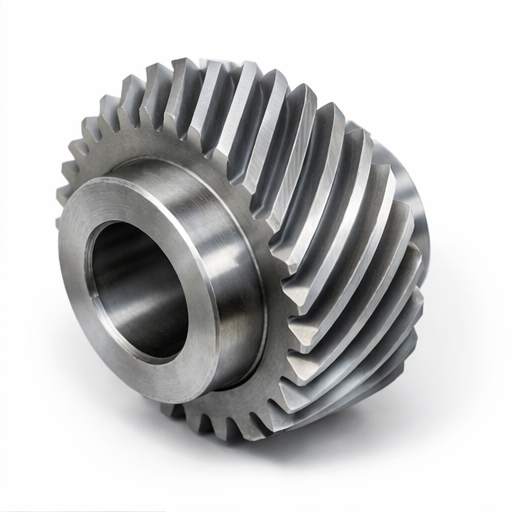

O que é uma engrenagem helicoidal?

As engrenagens helicoidais diferem das engrenagens de dentes retos no design dos dentes. Em vez de terem dentes retos, as engrenagens helicoidais apresentam dentes cortados em um ângulo, normalmente entre 15° e 30°. Este ângulo dos dentes cria um engate gradual entre os dentes, resultando em uma operação mais suave e silenciosa em comparação com as engrenagens de dentes retos. O design do dente helicoidal permite que vários dentes sejam engatados simultaneamente, ajudando a distribuir a carga de maneira mais uniforme e reduzindo as cargas de choque durante a operação.

Um dos principais benefícios das engrenagens helicoidais é sua capacidade de suportar cargas mais altas em comparação com as engrenagens de dentes retos. O engate gradual e a capacidade de distribuir a carga por vários dentes tornam as engrenagens helicoidais mais robustas e mais adequadas para aplicações de alto torque. Eles são amplamente utilizados em sistemas onde alta velocidade, alta carga e operação suave são essenciais.

Principais características das engrenagens helicoidais:

● Dentes Angulados: Os dentes de uma engrenagem helicoidal são angulares, o que permite que eles engatem gradual e continuamente, resultando em menos ruído e vibração.

● Maior capacidade de carga: A capacidade das engrenagens helicoidais de engatar vários dentes simultaneamente permite que elas suportem cargas mais altas e mais torque em comparação com engrenagens de dentes retos.

● Operação mais suave: O engate gradual dos dentes nas engrenagens helicoidais permite uma operação mais suave, especialmente em velocidades mais altas. Isso resulta em menos desgaste, tornando as engrenagens helicoidais mais duráveis ​​e confiáveis ​​em aplicações exigentes.

As engrenagens helicoidais são frequentemente utilizadas em aplicações onde a redução de ruído e a durabilidade são preocupações fundamentais, como em máquinas de alto desempenho. Alguns usos comuns de engrenagens helicoidais incluem:

● Transmissões automotivas de alto desempenho: As engrenagens helicoidais são comumente usadas em transmissões de veículos por sua capacidade de lidar com alto torque e proporcionar mudanças suaves.

● Maquinário aeroespacial: A indústria da aviação depende de engrenagens helicoidais para sistemas críticos onde a precisão e a operação suave são cruciais.

● Maquinário industrial: Máquinas CNC e outros equipamentos industriais de alta precisão geralmente usam engrenagens helicoidais para desempenho suave e de alta carga.

Devido ao seu design, as engrenagens helicoidais funcionam muito mais suavemente do que as engrenagens de dentes retos em condições de alta velocidade e alto torque. Sua capacidade de distribuir a carga entre vários dentes também reduz o desgaste e aumenta a vida útil do sistema de engrenagens. No entanto, as engrenagens helicoidais são mais complexas de fabricar devido aos dentes angulares, tornando-as mais caras de produzir em comparação com as engrenagens de dentes retos.

Comparação entre engrenagens retas e helicoidais

Principais diferenças entre engrenagens helicoidais e de dentes retos

Design e envolvimento dentário

Uma das principais diferenças entre engrenagens de dentes retos e engrenagens helicoidais está no design dos dentes. As engrenagens de dentes retos têm dentes retos que engatam todos de uma vez, causando um impacto imediato quando os dentes se encaixam. Isso resulta em altos níveis de vibração e ruído em velocidades mais altas, tornando as engrenagens retas inadequadas para aplicações sensíveis a ruído.

Em contraste, as engrenagens helicoidais têm dentes cortados em ângulo, permitindo que engatem gradualmente. Este engate progressivo leva a uma transferência de potência mais suave, resultando em ruído e vibração reduzidos, especialmente em altas velocidades. O engate mais suave também ajuda a reduzir o desgaste, o que prolonga a vida útil da engrenagem.

Comparação de capacidade de carga

As engrenagens helicoidais podem suportar cargas muito maiores do que as engrenagens de dentes retos. A razão para isso é a maior relação de contato das engrenagens helicoidais, o que significa que mais dentes são engatados a qualquer momento, o que ajuda a distribuir a carga de maneira mais uniforme. Isto reduz o risco de falha e torna as engrenagens helicoidais ideais para aplicações pesadas.

Por outro lado, as engrenagens de dentes retos engatam com menos dentes por vez, o que significa que têm uma relação de contato mais baixa e são menos eficientes no manuseio de cargas elevadas. Embora as engrenagens de dentes retos sejam adequadas para cargas moderadas, elas são mais propensas a sofrer desgaste e falhas em condições de serviço pesado.

Eficiência na transmissão de energia

Em termos de eficiência, as engrenagens retas têm vantagem em velocidades mais baixas. Devido ao engate direto dos dentes, as engrenagens de dentes retos podem transmitir potência com alta eficiência (98-99%). No entanto, esta eficiência cai significativamente em velocidades mais altas, pois o engate repentino dos dentes leva a um aumento de atrito, ruído e vibração.

Em contraste, as engrenagens helicoidais operam com eficiência ligeiramente inferior (96-98%) devido ao atrito de deslizamento adicional entre os dentes angulares. Apesar disso, as engrenagens helicoidais são mais eficientes em velocidades mais altas, onde a sua capacidade de reduzir ruído e vibração compensa a menor perda de eficiência.

Comparação de desempenho: eficiência, ruído e durabilidade

Eficiência

Em baixas velocidades, as engrenagens de dentes retos são mais eficientes devido ao mínimo atrito de deslizamento entre os dentes. Isso resulta em melhor eficiência de transmissão de energia. No entanto, à medida que a velocidade aumenta, as engrenagens de dentes retos tornam-se menos eficientes devido ao aumento do impacto e do atrito.

Por outro lado, as engrenagens helicoidais são mais adequadas para aplicações de alta velocidade. Embora experimentem uma ligeira queda de eficiência devido ao atrito de deslizamento, a sua operação suave e distribuição de carga ajudam a manter um bom desempenho mesmo em velocidades mais altas.

Ruído e vibração

Uma das diferenças mais notáveis ​​entre engrenagens de dentes retos e engrenagens helicoidais são suas características de ruído e vibração. As engrenagens de dentes retos geram uma quantidade significativa de ruído e vibração, especialmente em altas velocidades. O engate abrupto dos dentes resulta em cargas de choque, que criam ruídos e vibrações que podem ser prejudiciais em determinadas aplicações.

As engrenagens helicoidais, por outro lado, são muito mais silenciosas devido ao engate gradual dos dentes. O engrenamento suave dos dentes reduz a carga de choque que ocorre nas engrenagens de dentes retos, resultando em uma operação mais silenciosa e com menos vibração. Isto torna as engrenagens helicoidais a escolha preferida para ambientes sensíveis ao ruído, como em aplicações automotivas e aeroespaciais.

Durabilidade e desgaste

A durabilidade das engrenagens helicoidais é superior à das engrenagens de dentes retos em aplicações pesadas. Como as engrenagens helicoidais distribuem a carga por vários dentes, elas sofrem menos tensão e desgaste, o que resulta em uma vida útil mais longa. Isto é particularmente importante em sistemas de alto torque ou alta carga.

As engrenagens de dentes retos, entretanto, são mais propensas ao desgaste sob cargas pesadas ou flutuantes devido à sua menor relação de contato. Embora sejam perfeitamente adequados para cargas moderadas, tendem a desgastar-se mais rapidamente em condições exigentes.

Controle de vibração

As engrenagens helicoidais se destacam no controle de vibração devido à sua operação mais suave. O engate gradual dos dentes minimiza as cargas de choque que criam vibrações nas engrenagens de dentes retos. Isso torna as engrenagens helicoidais mais adequadas para aplicações onde a redução de vibrações é fundamental para manter o desempenho e a longevidade do maquinário.

Fatores de projeto e fabricação

Complexidade de custo e fabricação

Uma das principais vantagens das engrenagens de dentes retos é sua simplicidade e menor custo de fabricação. As engrenagens de dentes retos são normalmente produzidas usando um processo simples de corte 2D, tornando-as mais rápidas e baratas de produzir. Isso torna as engrenagens retas uma opção atraente para aplicações de baixo custo, onde alta velocidade e redução de ruído não são críticas.

Em contraste, as engrenagens helicoidais requerem um processo de corte 3D mais complexo e ferramentas especializadas devido aos dentes angulares. O processo de produção é mais demorado e caro, aumentando o custo geral das engrenagens helicoidais. No entanto, o maior desempenho e durabilidade das engrenagens helicoidais muitas vezes justificam o custo adicional em aplicações de alta velocidade e alta carga.

Requisitos de espaço

As engrenagens retas têm um design compacto que requer espaço axial mínimo. Isto os torna ideais para aplicações com espaço limitado ou onde a simplicidade é uma prioridade. As engrenagens helicoidais, entretanto, requerem mais espaço axial devido à necessidade de rolamentos axiais para acomodar o impulso axial gerado pelos dentes angulares.

O espaço adicional exigido pelas engrenagens helicoidais pode torná-las menos adequadas para espaços apertados, mas ideais para aplicações onde o desempenho é mais importante do que a eficiência de espaço.

Montagem e Manutenção

As engrenagens retas são mais fáceis de montar e manter devido ao seu design simples. Eles não requerem alinhamento preciso e podem ser facilmente substituídos quando necessário.

As engrenagens helicoidais, por outro lado, requerem um alinhamento mais cuidadoso e maior precisão durante a montagem. Eles também precisam de rolamentos axiais para lidar com o impulso axial gerado pelos dentes angulares. Como resultado, as engrenagens helicoidais podem exigir mais manutenção e cuidados durante a montagem, especialmente em aplicações de alta carga ou alta velocidade.

Quando escolher engrenagens retas

Aplicações ideais

As engrenagens retas são mais adequadas para aplicações de velocidade baixa a moderada, onde a eficiência de custos é uma prioridade. Eles são perfeitos para:

● Transportadores e sistemas de manuseio de materiais

● Equipamentos agrícolas como misturadores de ração e brocas

● Eletrodomésticos, incluindo máquinas de lavar e liquidificadores.

Principais benefícios

● Econômico: As engrenagens de dentes retos são mais baratas de produzir e manter.

● Alta eficiência: As engrenagens retas se destacam em velocidades mais baixas com perda mínima de energia.

● Simplicidade: São fáceis de projetar, fabricar e substituir.

Quando as engrenagens retas são o melhor ajuste

Escolha engrenagens retas quando sua aplicação:

● Não requer operação silenciosa.

● Opera em velocidades baixas a moderadas.

● Precisa de uma solução simples e acessível.

Quando escolher engrenagens helicoidais

Aplicações ideais

As engrenagens helicoidais brilham em aplicações de alta velocidade, alta carga e sensíveis a ruído. Considere o uso de engrenagens helicoidais em:

● Transmissões automotivas para operação suave e silenciosa

● Sistemas aeroespaciais que exigem alta capacidade de carga

● Máquinas CNC e robôs industriais, que necessitam de precisão e funcionamento silencioso.

Principais benefícios

● Operação mais silenciosa: O engate gradual dos dentes reduz o ruído, tornando-os adequados para ambientes sensíveis ao ruído.

● Maior capacidade de carga: Podem suportar cargas mais elevadas e ter um bom desempenho em aplicações pesadas.

● Desempenho mais suave: Os dentes angulares garantem menos vibração, resultando em sistemas de engrenagens mais confiáveis ​​e duráveis.

Considerações Críticas

Selecione engrenagens helicoidais quando sua aplicação exigir:

● Operação silenciosa e suave em altas velocidades.

● Maior capacidade de carga.

● Desempenho superior apesar do custo de fabricação mais elevado.

Regra de decisão rápida para seleção de equipamentos

Como decidir com base na velocidade e na carga

Conclusão

Neste artigo, comparamos engrenagens helicoidais e engrenagens de dentes retos, destacando suas principais diferenças em desempenho, capacidade de carga, eficiência e ruído. As engrenagens de dentes retos são econômicas e ideais para aplicações de baixa velocidade, enquanto as engrenagens helicoidais se destacam em sistemas de alta velocidade e alta carga com operação mais silenciosa. Com base em suas necessidades específicas, escolha o equipamento que melhor atende às suas necessidades. A I.CH Motion oferece soluções de engrenagens de alta qualidade, garantindo desempenho e confiabilidade ideais em todos os setores com engenharia avançada e serviços de suporte.

Perguntas frequentes

P: Para que são usadas as engrenagens retas?

R: As engrenagens de dentes retos são comumente usadas em sistemas de engrenagens automotivas, sistemas de transporte e máquinas básicas onde a eficiência é crucial em velocidades moderadas.

P: Como as engrenagens helicoidais diferem das engrenagens de dentes retos?

R: As engrenagens helicoidais têm dentes angulares para uma operação mais suave e silenciosa, enquanto as engrenagens de dentes retos têm dentes retos e são melhores para aplicações de baixa velocidade.

P: Por que devo escolher engrenagens helicoidais em vez de engrenagens retas?

R: As engrenagens helicoidais são ideais para aplicações de alta velocidade, alta carga e sensíveis a ruído devido à sua capacidade de carga superior e operação mais silenciosa em comparação com engrenagens de dentes retos.

P: Quais são as vantagens do Spur Gears?

R: As engrenagens de dentes retos são econômicas, fáceis de fabricar e eficientes em aplicações de velocidade baixa a moderada, mas tendem a produzir mais ruído em velocidades mais altas.

P: As engrenagens helicoidais são mais caras do que as engrenagens de dentes retos?

R: Sim, as engrenagens helicoidais geralmente são mais caras devido ao seu complexo processo de fabricação, mas oferecem maior capacidade de carga e operação mais silenciosa.

P: Como decido entre engrenagens helicoidais e engrenagens retas?

R: Escolha engrenagens de dentes retos para aplicações de baixa velocidade e engrenagens helicoidais para ambientes de alta velocidade, alta carga ou sensíveis a ruído.
