Introdução

A seleção do apropriado motor de engrenagem CC é uma decisão crítica no projeto e implementação de várias aplicações industriais e de consumidores. A complexidade da seleção de motores está na infinidade de fatores que devem ser considerados para garantir o desempenho, a eficiência e a longevidade ideais do sistema. Este artigo fornece uma análise abrangente das principais considerações ao selecionar um motor de engrenagem CC, incluindo especificações motoras, requisitos de carga, condições ambientais e fatores específicos de aplicação.

Compreendendo os motores de engrenagem DC

Os motores de engrenagem DC são motores elétricos que incorporam uma caixa de engrenagens para multiplicação de torque e redução de velocidade. Eles são amplamente utilizados em aplicações que exigem controle de velocidade preciso e saída de alto torque. A integração de uma caixa de câmbio com um motor CC aprimora as características de desempenho, tornando -as adequadas para uma variedade de aplicações industriais, automotivas e de robótica.

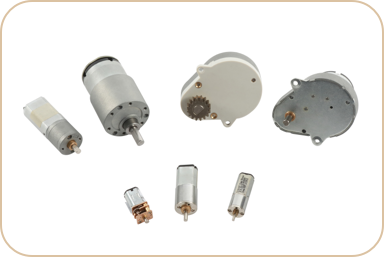

Tipos de motores de engrenagem DC

Existem vários tipos de motores de engrenagem DC, cada um com recursos e vantagens exclusivos:

• Motores de engrenagem CC escovados: esses motores usam pincéis e um comutador para comutação atual. Eles são simples, econômicos e adequados para aplicações que requerem controle de velocidade básico.

• Motores de engrenagem CC sem escova: sem escovas, esses motores oferecem maior eficiência, manutenção reduzida e vida útil mais longa. Eles são ideais para aplicações que exigem controle e confiabilidade precisos.

• Motores de engrenagem CC sem coroa: com um rotor oco, esses motores fornecem baixa inércia e aceleração rápida, tornando -os adequados para instrumentos de precisão e aplicações leves.




Fatores -chave na seleção de um motor de engrenagem DC

Requisitos de torque

O torque é um parâmetro fundamental na seleção do motor. Determine o torque de carga exigido pelo aplicativo, considerando o torque de partida e o torque de execução. A caixa de engrenagens aumenta a saída de torque enquanto reduz a velocidade. Selecione um motor que possa fornecer o torque necessário com uma margem de segurança adequada para acomodar cargas dinâmicas e possíveis condições de sobrecarga.

Considerações de velocidade

Identifique a faixa de velocidade necessária para o aplicativo. A proporção da caixa de engrenagens afeta diretamente a velocidade de saída do motor. As relações de alta marcha resultam em velocidade mais baixa e maior torque, enquanto as relações de baixa transmissão produzem velocidade mais alta e menor torque. Verifique se a velocidade de operação do motor se alinha aos requisitos do aplicativo.

Poder e eficiência

Considere a classificação de potência do motor para garantir que ele possa lidar com a carga mecânica sem exceder sua capacidade. A eficiência também é crucial, pois os motores de maior eficiência consomem menos energia e geram menos calor, contribuindo para o desempenho e a confiabilidade gerais do sistema.

Especificações de tensão e corrente

Selecione um motor que corresponda à fonte de tensão do sistema. As classificações comuns de tensão para motores de engrenagem CC incluem 12V, 24V e 48V. Verifique se o consumo atual do motor é compatível com a fonte de alimentação e que as salvaguardas apropriadas estejam em vigor para lidar com correntes de entrada durante a inicialização.

Ciclo de serviço

O ciclo de trabalho refere -se ao tempo de operação do motor em relação ao seu tempo de descanso. As aplicações com operação contínua requerem motores projetados para uso a longo prazo, enquanto os aplicativos intermitentes podem permitir motores com classificações de serviço mais baixo. Avalie as características térmicas e os requisitos de resfriamento para evitar superaquecimento.

Considerações ambientais e específicas de aplicação

Ambiente operacional

Avalie as condições ambientais em que o motor funcionará. Fatores como extremos de temperatura, umidade, exposição a poeira ou produtos químicos e potencial de entrada de água podem afetar o desempenho do motor. Selecione Motores com classificações e materiais de proteção de entrada apropriados (IP) compatíveis com o ambiente.

Restrições de tamanho e peso

As limitações do espaço podem ditar o tamanho físico e a configuração do motor. Em aplicações compactas ou portáteis, pode ser necessário um O tamanho do equilíbrio com desempenho requer uma consideração cuidadosa do design do motor e da configuração da caixa de engrenagens. motor de engrenagem CC menor.

Ruído e vibração

Em aplicações em que os níveis de ruído são críticos, como em equipamentos médicos ou produtos de consumo, selecione motores projetados para operação silenciosa. Projeto da caixa de engrenagens, construção do motor e montagem podem influenciar os níveis de ruído e vibração.

Requisitos de controle

Controle de velocidade

Determine se o aplicativo requer controle de velocidade variável. A incorporação de controladores de velocidade eletrônica pode fornecer controle preciso sobre a velocidade do motor. Os motores de engrenagem CC sem escova são particularmente adequados para aplicações que exigem controle de velocidade avançado devido à sua compatibilidade com os controladores eletrônicos.

Precisão do posicionamento

Para aplicações que exigem posicionamento preciso, como robótica ou máquinas automatizadas, considere motores com codificadores ou mecanismos de feedback. Isso permite monitoramento e controle precisos da posição e velocidade do motor.

Qualidade e confiabilidade

A confiabilidade do motor de engrenagem CC é fundamental, especialmente em aplicações críticas. Avalie os fabricantes com base em seus processos de garantia de qualidade, certificações e histórico no setor. Os motores de fornecedores respeitáveis ​​têm maior probabilidade de atender às especificações de desempenho e ter vida útil mais longa.

Considerações de custo

Embora o custo seja sempre um fator, ele deve ser equilibrado contra o desempenho e a confiabilidade. Motores com preços mais baixos podem economizar custos antecipadamente, mas podem levar a despesas de manutenção mais altas ou falha prematura. Considere o custo total de propriedade, incluindo consumo de energia, manutenção e potencial tempo de inatividade.

Estudos de caso de aplicação

A compreensão de aplicações práticas pode ajudar na seleção do motor certo:

Robótica

Na robótica, controle preciso e capacidade de resposta são essenciais. A seleção de um motor de engrenagem CC sem escova com codificadores de alta resolução pode aprimorar o desempenho do robô em tarefas que exigem destreza e precisão.

Aplicações automotivas

Os motores de engrenagem DC são usados ​​em reguladores de janelas, ajustadores de assento e controles de espelho. Esses aplicativos requerem motores compactos, confiáveis ​​e capazes de operar sob diferentes condições de carga.

Conclusão

A seleção do motor de engrenagem CC apropriada envolve uma análise detalhada dos requisitos do aplicativo e das especificações do motor. Ao considerar cuidadosamente fatores como torque, velocidade, potência, condições ambientais e necessidades de controle, os engenheiros podem identificar o motor de engrenagem CC que oferece desempenho e confiabilidade ideais. Colaborar com fabricantes e fornecedores respeitáveis ​​pode garantir ainda que o motor selecionado atenda a todos os padrões e demandas de aplicação necessários.
