Introdução

No reino dos sistemas eletromecânicos, a capacidade de controlar a velocidade e o torque de um motor CC é fundamental para várias aplicações. A engrenagem para baixo de um motor CC é uma técnica fundamental usada para aumentar o torque, reduzindo a velocidade de rotação, permitindo o controle preciso em mecanismos que variam da robótica à automação industrial. A compreensão de como marcar efetivamente um motor CC não apenas aprimora o desempenho, mas também otimiza a eficiência e estende a vida útil do motor. Este artigo investiga os princípios e metodologias de engrenagem de um motor CC, fornecendo uma análise aprofundada adequada para engenheiros e entusiastas. Para configurações e aplicações detalhadas do motor de engrenagem CC , é essencial compreender as mecânicas subjacentes e as considerações de design.

Entendendo os motores DC

Princípios fundamentais de motores DC

Os motores de corrente direta (CC) são dispositivos que convertem energia elétrica em energia de rotação mecânica através da interação de campos magnéticos e condutores que transportam corrente elétrica. A operação fundamental depende do princípio da força de Lorentz, em que um condutor de transporte de corrente colocado dentro de um campo magnético experimenta uma força perpendicular à direção da corrente e do próprio campo magnético. Essa força gera torque no rotor do motor, induzindo rotação.

Os motores DC são favorecidos por sua simplicidade, facilidade de controle e capacidade de fornecer um torque de partida alto. Suas características de torque de velocidade os tornam adequados para uma variedade de aplicações, de pequenos dispositivos eletrônicos a grandes máquinas industriais. No entanto, a velocidade inerente dos motores DC nem sempre pode se alinhar com os requisitos operacionais de aplicações específicas, necessitando da implementação de sistemas de redução de engrenagens.

Importância da redução de engrenagem em motores DC

A redução da engrenagem é um mecanismo pelo qual a velocidade de saída de um motor diminui enquanto o torque é aumentado proporcionalmente. Isso é alcançado através de um sistema de engrenagens que alteram a proporção velocidade-torque do motor. A implementação da redução de engrenagem é crucial quando o aplicativo exige alto torque em baixas velocidades, algo que um motor DC padrão pode não fornecer com eficiência por conta própria. Ao integrar um sistema de engrenagens, o motor pode oferecer a vantagem mecânica necessária, aprimorando sua versatilidade e desempenho em aplicativos como atuadores robóticos, sistemas transportadores e instrumentos de precisão.

A utilização de um motor de engrenagem CC permite uma solução compacta e eficiente, combinando a redução do motor e da engrenagem em uma única unidade. Essa integração simplifica as considerações de design e pode melhorar a confiabilidade, reduzindo o número de componentes separados em um sistema.

Princípios de redução de engrenagem

Vantagem mecânica e aprimoramento de torque

O conceito de vantagem mecânica é central para entender a redução de equipamentos. A vantagem mecânica permite que um sistema amplifique uma força de entrada para obter uma força de saída maior ou torque nos sistemas rotacionais. Nos trens de engrenagem, isso é realizado configurando engrenagens de tamanhos diferentes, para que a engrenagem de entrada (engrenagem de acionamento) se envolva com uma engrenagem de saída (engrenagem acionada) que possui um número diferente de dentes. A proporção de dentes entre essas engrenagens determina a relação de transmissão, que determina como a velocidade e o torque são modificados.

O torque (\ (\ tau \)) é calculado como o produto da força (\ (f \)) e o raio (\ (r \)) no qual a força é aplicada (\ (\ tau = f \ times r \)). Ao aumentar o raio através da redução da engrenagem, o torque de saída é aumentado enquanto a velocidade de rotação diminui proporcionalmente. Esse relacionamento é vital em aplicações em que são necessárias cargas pesadas ou controle preciso do movimento.

Tipos de sistemas de engrenagem

Vários sistemas de engrenagem são empregados para marcar motores DC, cada um com características únicas:

• Engrenagens de esporão: o tipo mais comum, com dentes retos montados em eixos paralelos. Eles são simples e econômicos, mas podem gerar ruído em alta velocidade.

• Engrenagens helicoidais: os dentes são cortados em ângulo, permitindo uma operação mais suave e silenciosa. Adequado para aplicações que requerem rotação de alta velocidade com ruído reduzido.

• Engrenagens de chanfro: projetadas para eixos em eixos que se cruzam, normalmente em um ângulo de 90 graus. Usado em aplicações onde a direção da rotação precisa mudar.

• Engrenagens de minhocas: consistem em uma malha de worm (parafuso) com uma engrenagem de worm (roda), fornecendo altas taxas de redução em um fator de forma compacto, mas com menor eficiência devido ao contato deslizante.

• Engrenagens planetárias: compreendem uma engrenagem solar central, engrenagens do planeta e uma engrenagem de anel externo. Esse arranjo fornece alta densidade e compactação de torque, tornando -o ideal para integrar os conjuntos de motores de engrenagem CC.

A escolha do sistema de engrenagem depende de fatores como a relação de transmissão necessária, restrições de espaço, eficiência, níveis de ruído e considerações de custo. Compreender as vantagens e limitações de cada tipo é essencial para selecionar o método apropriado de redução de engrenagem.

Métodos de engrenagem de um motor DC

Utilizando caixas de câmbio

Uma caixa de engrenagens é um conjunto mecânico que abriga uma série de engrenagens configuradas para atingir a relação de engrenagem desejada. Quando aplicados aos motores CC, as caixas de câmbio podem ser montadas externamente ou integradas ao alojamento do motor. Eles traduzem a saída de alta velocidade e baixa torque do motor em uma saída de mais alta velocidade e torque, adequada para a aplicação.

A seleção da caixa de engrenagens correta envolve considerar a relação de transmissão necessária, capacidade de torque, eficiência, tamanho, peso e fatores ambientais, como temperatura e exposição a contaminantes. As aplicações de precisão podem exigir caixas de câmbio com reação mínima e alta precisão posicional, enquanto as aplicações industriais podem priorizar a robustez e a capacidade de carga.

Calcular relações de engrenagem

A relação de transmissão (\ (gr \)) é um parâmetro crítico que define a relação entre a velocidade de entrada e o torque e a velocidade e o torque de saída:

\ (gr = \ frac {\ text {número de dentes na engrenagem de saída}} {\ text {número de dentes na engrenagem de entrada}} \)

Essa proporção afeta inversamente a velocidade e o torque da seguinte forma:

\ (\ text {Speed} = \ frac {\ text {Speed ​​de entrada}} {gr} \)

am

A eficiência é responsável por perdas de energia devido ao atrito e outros fatores dentro da caixa de engrenagens. Compreender esses cálculos é essencial para projetar sistemas que atendam a critérios de desempenho específicos.

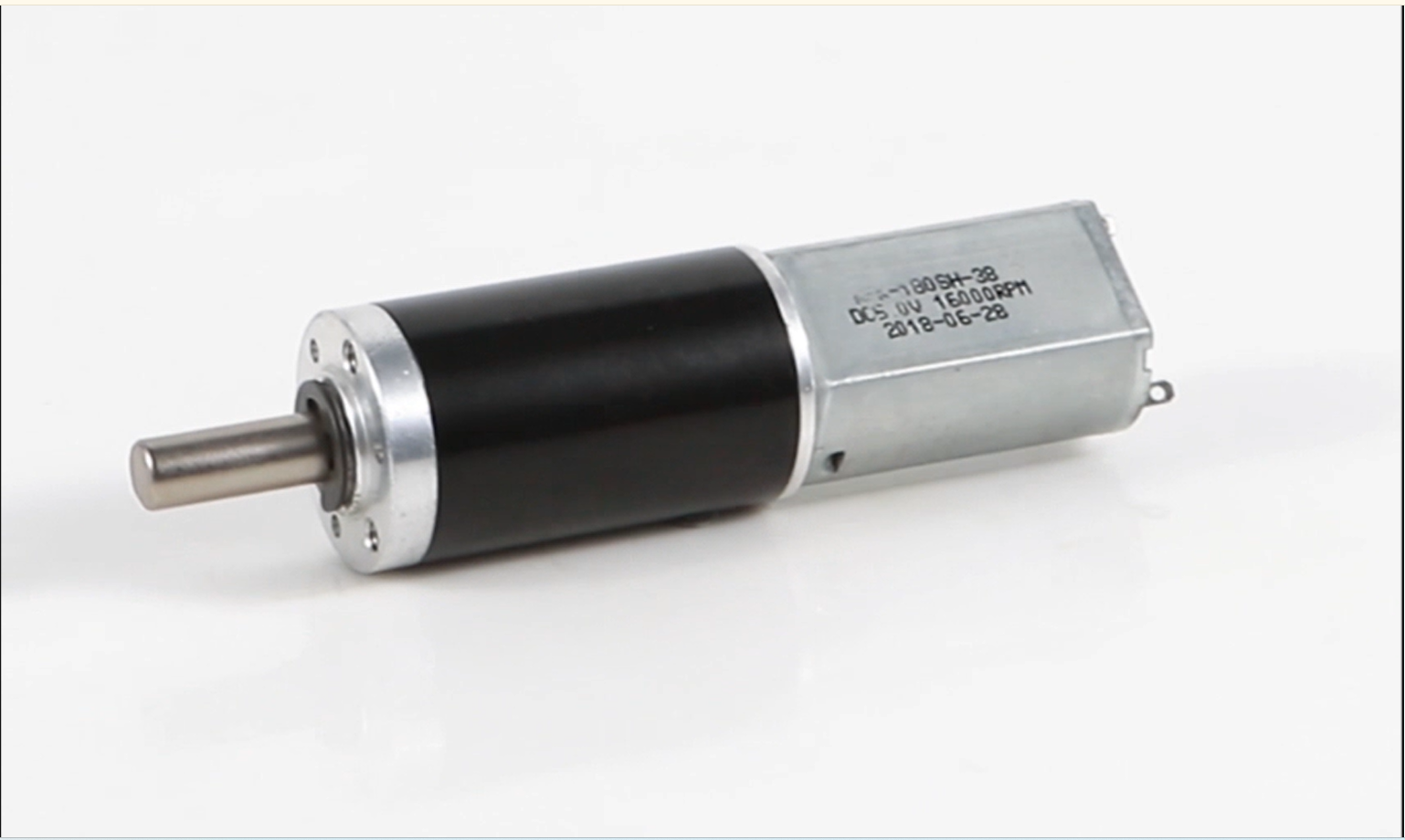

Implementando motores de DC com engrenagem

Os motores engrenados da DC integram o motor e a caixa de câmbio em uma única unidade, oferecendo várias vantagens:

• Compactação: salva o espaço combinando componentes.

• Simplicidade: facilita a instalação e reduz os problemas de alinhamento.

• Custo-efetividade: muitas vezes mais econômico do que comprar componentes separados.

Ao selecionar um motor de engrenagem CC, considere fatores como tensão, desenho de corrente, torque de estol, velocidade de saída, ciclo de trabalho e características térmicas. Também é importante garantir a compatibilidade com os sistemas de controle e que o motor de engrenagem atenda aos requisitos ambientais e operacionais do aplicativo.

Considerações de design

Selecionando a caixa de engrenagens apropriada

A escolha da caixa de câmbio certa é crucial para o desempenho e a confiabilidade geral do sistema. As principais considerações incluem:

• Requisitos de carga: determine as necessidades máximas de torque e energia.

• Requisitos de velocidade: Estabeleça a velocidade de saída desejada para o aplicativo.

• Ambiente operacional: considere temperatura, umidade, exposição a poeira ou produtos químicos.

• Restrições de tamanho e peso: verifique se a caixa de engrenagens se encaixa nas limitações espaciais do design.

• Níveis de ruído: Para aplicações em que o ruído é uma preocupação, selecione engrenagens que operam silenciosamente.

• Manutenção: Avalie os requisitos de manutenção e a acessibilidade.

• Custo: o desempenho das necessidades de desempenho com considerações de orçamento.

Colaborar com os fabricantes de equipamentos pode fornecer informações sobre soluções personalizadas ou ajudar na seleção de caixas de câmbio padrão que atendam às necessidades específicas de aplicativos.

Seleção e durabilidade de material

Os materiais usados ​​em engrenagens afetam as características de desempenho, como resistência, resistência ao desgaste, ruído e custo:

• Engrenagens de metal: normalmente feitas de aço ou latão, oferecendo alta resistência e durabilidade, adequadas para aplicações de alta carga.

• Engrenagens de plástico: feitas de materiais como nylon ou acetal, eles são mais leves e produzem menos ruído, mas podem usar mais rápido sob cargas pesadas.

• Materiais Compostos: Combine metais e plásticos para otimizar as características de desempenho.

O tratamento térmico e os revestimentos de superfície podem melhorar a dureza e a resistência ao desgaste das engrenagens, estendendo sua vida útil.

Eficiência e dissipação de calor

A eficiência da caixa de engrenagens afeta não apenas o desempenho, mas também as características térmicas. Caixas de câmbio ineficientes geram calor excessivo, que pode degradar lubrificantes e reduzir a vida dos componentes. Para otimizar a eficiência:

• Escolha engrenagens de alta qualidade: as engrenagens cortadas de precisão com superfícies suaves reduzem o atrito.

• Garanta a lubrificação adequada: use lubrificantes apropriados e mantenha os cronogramas de lubrificação.

• Considere o design da caixa de engrenagens: projetos que minimizam o contato deslizante (por exemplo, usando rolamentos de contato rolando) melhoram a eficiência.

• Implementar sistemas de refrigeração: em aplicações de alta potência, podem ser necessárias barbatanas de resfriamento ou ar forçado.

•


Aplicações práticas

Robótica

Precisão e controle são essenciais na robótica. A engrenagem para os motores CC permite que as articulações e atuadores robóticos se movam com o torque necessário e a precisão posicional fina. As unidades motoras compactas e eficientes com engrenagem DC são essenciais em braços robóticos, garras e robôs móveis, onde as restrições de espaço e peso são críticas.

Automação industrial

Na fabricação, a redução da engrenagem é usada em sistemas de transportadores, equipamentos de manuseio de materiais e máquinas automatizadas. As caixas de câmbio permitem que esses sistemas operem em velocidades e torques ideais, garantindo processos de produção suaves e eficientes. Durabilidade e confiabilidade são fundamentais, dada a operação contínua e cargas altas típicas em ambientes industriais.

Veículos elétricos e dispositivos de mobilidade

Veículos elétricos (VEs), scooters e cadeiras de rodas utilizam motores DC engrenados para fornecer o torque necessário para a propulsão, gerenciando o consumo de energia. A redução de engrenagem permite aceleração eficiente e manuseio de vários terrenos, aprimorando o desempenho e a experiência do usuário dessas soluções de mobilidade.

Considerações avançadas

Reação e precisão posicional

A reação refere -se ao leve movimento entre os dentes da engrenagem malha ao reverter a direção. Em aplicativos que exigem alta precisão posicional, a reação pode introduzir erros. Minimizar a reação envolve a fabricação de precisão de engrenagens, o uso de sistemas de engrenagens pré -carregadas ou a seleção de tipos de engrenagem inerentemente projetados para reação baixa, como unidades harmônicas ou determinados sistemas de engrenagens planetárias.

As Soluções Motor Avançada de Motor de Geração DC abordam essas preocupações, incorporando componentes e técnicas de montagem de alta precisão, garantindo desempenho consistente e preciso.

Manutenção e lubrificação

A manutenção adequada estende a vida útil das caixas de câmbio. Inspeção regular para o desgaste, garantindo lubrificação adequada e substituindo os componentes desgastados impedindo falhas e manter a eficiência. A lubrificação reduz o atrito e a geração de calor, mas o tipo de método de lubrificante e lubrificação (graxa, banho de óleo, etc.) deve ser apropriado para a caixa de engrenagens específica e as condições de operação.

Tecnologias e inovações emergentes

Fabricação aditiva na produção de engrenagens

A fabricação aditiva, ou impressão 3D, está revolucionando a produção de engrenagens e caixas de engrenagens. Essa tecnologia permite prototipagem rápida e a criação de geometrias complexas que antes eram difíceis ou impossíveis de fabricar. As soluções motoras personalizadas de motor DC podem ser desenvolvidas rapidamente, permitindo maior inovação e adaptabilidade no design.

Caixas de câmbio inteligentes e monitoramento de condições

A integração da tecnologia de sensores e IoT nas caixas de câmbio facilita o monitoramento em tempo real dos parâmetros de desempenho, como temperatura, vibração e desgaste. Esses dados permitem manutenção preditiva, reduzindo o tempo de inatividade e estendendo a vida operacional dos equipamentos. As caixas de câmbio inteligentes contribuem para as iniciativas do setor 4.0, aumentando a eficiência e a confiabilidade em aplicações industriais.

Conclusão

A engrenagem de um motor CC é um processo crítico que aprimora a versatilidade e a aplicabilidade desses motores amplamente utilizados. Ao reduzir efetivamente a velocidade e aumentar o torque, a redução de engrenagem permite que os motores CC atendam às demandas específicas de diversas aplicações, da robótica de precisão a máquinas industriais de serviço pesado.

Compreender os princípios de redução da engrenagem, selecionar o sistema de engrenagem apropriado e considerar fatores como eficiência, seleção de material e manutenção são etapas essenciais no projeto de sistemas eletromecânicos eficazes. À medida que a tecnologia avança, as inovações em materiais, processos de fabricação e tecnologias inteligentes continuam a expandir as capacidades e aplicações de soluções motoras de engrenagem DC .

Ao manter -se informado sobre esses desenvolvimentos e aplicar as melhores práticas em design e implementação, os engenheiros podem aproveitar todo o potencial dos motores DC, contribuindo para os avanços em automação, transporte, dispositivos médicos e inúmeros outros campos onde controle preciso e confiável de movimento é a Paramount.
