Introdução

Desmontando uma caixa de câmbio de um motor DC sem escova é um procedimento crítico para fins de manutenção, reparo ou personalização. Compreender a intrincada relação entre a caixa de engrenagens e o corpo do motor é essencial para profissionais que trabalham com sistemas eletromecânicos. Este guia abrangente investiga o processo passo a passo da remoção de segurança com segurança e eficácia, destacando a importância da precisão e do cuidado no manuseio de conjuntos de motores com engrenagem CC .

Compreendendo o motor DC sem escova e o conjunto da caixa de engrenagens

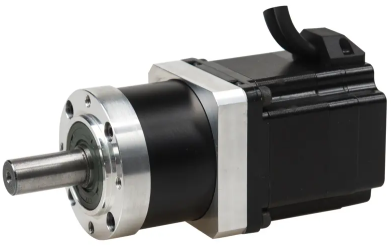

O motor CC sem escova (BLDC) emparelhado com uma caixa de engrenagens forma uma unidade robusta utilizada em várias aplicações que requerem alta torque e velocidade controlada. A caixa de câmbio modifica as características de saída do motor, tornando o motor de engrenagem DC adequado para tarefas exigindo precisão. Antes de tentar desmontar a caixa de câmbio, é imperativo entender a estrutura da Assembléia, incluindo o eixo do motor, os estágios da engrenagem, o alojamento e as configurações de montagem.

Componentes da caixa de engrenagens

A caixa de engrenagens compreende várias engrenagens organizadas para atingir a relação de engrenagem desejada. Isso inclui engrenagens de esporão, engrenagens planetárias ou engrenagens harmônicas, dependendo do design. As engrenagens são montadas em eixos e rolamentos dentro da caixa da caixa de engrenagens, que é anexada diretamente ao corpo do motor. O reconhecimento de cada componente ajuda no processo sistemático de desmantelamento e remontagem.

Ferramentas e equipamentos necessários

Preparar as ferramentas corretas é essencial para evitar danos aos componentes e garantir a segurança. As ferramentas necessárias incluem:

• Chaves de fenda (Flathead e Phillips)

• Chaves hexáticas ou teclas Allen

• Circlip alicate

• Martelo de borracha

• Escova macia e panos de limpeza

• Luvas de proteção e óculos de segurança




Precauções de segurança

A segurança é fundamental ao trabalhar com componentes elétricos e mecânicos. Atenda às seguintes precauções:

• Sempre desconecte a fonte de alimentação antes de iniciar.

• Use equipamento de proteção pessoal apropriado (EPI).

• Trabalhe em um ambiente limpo e bem iluminado.

• Seja cauteloso com bordas nítidas e pequenos componentes.

Guia passo a passo para desmontar a caixa de engrenagens

O procedimento a seguir descreve a abordagem sistemática para remover a caixa de engrenagens do corpo do motor sem escova.

1. Desconectando a fonte de alimentação

Verifique se o motor está completamente desconectado de quaisquer fontes de energia. Verifique isso com um multímetro, se necessário, para evitar a ativação acidental durante o processo de desmontagem.

2. Remoção de anexos externos

Desconecte quaisquer componentes externos conectados à caixa de engrenagens, como dispositivos de acoplamento, suportes de montagem ou sensores. Armazene essas peças com cuidado para remontagem.

3. Acessando os parafusos de montagem da caixa de engrenagens

Localize os parafusos ou parafusos que prendem a caixa de engrenagens ao corpo do motor. Eles são frequentemente encontrados no flange ou na tampa final da caixa de engrenagens. Use a chave de fenda apropriada ou a chave hexadecimal para soltá -los em uma sequência diagonal para evitar o estresse no alojamento.

4. Separando a caixa de engrenagens do corpo do motor

Toque suavemente na caixa da caixa de engrenagens com um martelo de borracha, se necessário, para quebrar qualquer vedação ou adesão devido ao uso a longo prazo. Puxe cuidadosamente a caixa de câmbio do motor, garantindo que o eixo interno não sofra danos.

5. Inspecionar os componentes da caixa de engrenagens

Depois de separado, inspecione as engrenagens, eixos e rolamentos quanto a desgaste ou danos. Isso é crucial para fins de manutenção e pode evitar problemas operacionais futuros. Substitua quaisquer componentes gastos para garantir a longevidade do motor de engrenagem DC.

Dicas de remontagem

Após a manutenção ou inspeção, remontar a caixa de engrenagens requer precisão:

• Verifique se todos os componentes estão limpos e livres de detritos.

• Aplique a lubrificação apropriada a engrenagens e rolamentos.

• Alinhe com cuidado a caixa de engrenagens e os eixos do motor.

• Aperte os parafusos de montagem gradualmente em um padrão diagonal.

• Teste a montagem manualmente antes de aplicar energia.

Desafios e soluções comuns

O desmantelamento pode apresentar desafios como parafusos apreendidos ou eixos desalinhados. As soluções incluem:

• Usando óleo penetrante em parafusos teimosos.

• Empregando ferramentas adequadas para evitar a decapagem das cabeças dos parafusos.

• Alinhando componentes usando instrumentos de precisão.




Melhores práticas de manutenção

A manutenção regular aprimora o desempenho e a vida útil da montagem do motor e da caixa de engrenagens. As práticas recomendadas incluem:

• Inspeções programadas para desgaste.

• Cronogramas de lubrificação consistentes.

• Mantendo registros de atividades de manutenção.

• Usando peças genuínas para substituições.

Entendendo as relações de engrenagem

A compreensão das relações de transmissão é vital ao trabalhar com caixas de câmbio. A relação de transmissão afeta o torque de saída e a velocidade do motor. Ajustes ou substituições devem considerar as especificações para manter o desempenho desejado do motor de engrenagem DC.

Calcular relações de engrenagem

A relação de transmissão é calculada dividindo o número de dentes na engrenagem de saída pelo número de dentes na engrenagem de entrada. A compreensão deste cálculo auxilia na personalização da caixa de câmbio para aplicações específicas.

Solução de problemas avançados

Nos casos em que a caixa de câmbio ou motor exibe problemas após a ressaca, é necessária uma solução de problemas avançada:

• Verificação da continuidade elétrica nos enrolamentos do motor.

• Garantir que nenhuma ligação mecânica ocorra dentro da caixa de engrenagens.

• Utilizando equipamentos de diagnóstico para teste de desempenho.

Atualização e personalização

Os profissionais podem optar por atualizar a caixa de câmbio ou modificar suas características. É essencial selecionar componentes compatíveis com o motor existente, considerando fatores como requisitos de torque e configurações de montagem. Colaborar com fabricantes ou fornecedores pode fornecer soluções personalizadas, como conjuntos de motores de engrenagem CC especializados.

Implicações de desmontagem inadequada

O manuseio inadequado durante o desmantelamento pode levar a danos ao equipamento, riscos de segurança e ineficiências operacionais. É crucial seguir as diretrizes do fabricante e as melhores práticas do setor para mitigar os riscos associados ao processo.

Considerações ambientais

O descarte de quaisquer componentes substituídos deve aderir aos regulamentos ambientais. Os programas de reciclagem para metais e resíduos eletrônicos contribuem para práticas sustentáveis ​​dentro da indústria.

Conclusão

Desmontando a caixa de engrenagens de um corpo de motor DC sem escova requer uma compreensão completa dos princípios mecânicos e elétricos. Ao aderir aos procedimentos e precauções descritos, os profissionais podem executar a manutenção e a personalização de maneira eficaz, garantindo o desempenho ideal de seus sistemas motores com engrenagem DC. O aprendizado contínuo e a adesão aos padrões do setor aumentarão a eficiência operacional e a longevidade do equipamento.
