Introdução

Conectando a fiação para um Motorredutor CC é um processo crítico que garante a operação eficaz e segura do motor. Os motoredutores CC são amplamente utilizados em diversas aplicações industriais devido à sua confiabilidade, eficiência e design compacto. Eles são frequentemente empregados em robótica, sistemas de transporte e máquinas automatizadas onde é necessário um controle preciso do movimento. Compreender o procedimento correto para a fiação desses motores é essencial para fábricas, distribuidores e parceiros de canal evitarem armadilhas comuns que podem levar a falhas operacionais ou ineficiências. Este trabalho de pesquisa tem como objetivo fornecer um guia abrangente sobre as técnicas de fiação adequadas para motoredutores CC, considerando padrões da indústria, protocolos de segurança e melhores práticas.

A importância da fiação adequada não pode ser exagerada, pois afeta diretamente o desempenho e a longevidade do motor. A fiação incorreta pode causar problemas como curto-circuito, superaquecimento ou até falha do motor. Portanto, é crucial que os profissionais da área tenham um conhecimento detalhado de como conectar a fiação corretamente. Este artigo também explorará os diferentes tipos de motoredutores CC disponíveis no mercado, os requisitos de fiação específicos para cada tipo e as ferramentas necessárias para realizar a fiação com segurança e eficácia.

Além disso, este guia fornecerá links para vários recursos que podem fornecer suporte técnico adicional e insights sobre as nuances da fiação do motor redutor CC. Por exemplo, suporte técnico As páginas podem oferecer assistência valiosa ao lidar com configurações complexas de fiação ou solução de problemas. Ao final deste artigo, os leitores deverão ter uma compreensão completa de como conectar corretamente um motorredutor CC e as implicações da fiação inadequada no desempenho e na segurança do motor.

Compreendendo os motores de engrenagem CC

Tipos de motores de engrenagem CC

Os motoredutores CC vêm em vários tipos, cada um projetado para aplicações e requisitos operacionais específicos. Os tipos mais comuns incluem motoredutores CC com escovas, motoredutores CC sem escovas, motores de engrenagens planetárias e motores de engrenagens retas. Cada tipo possui características distintas em termos de torque, velocidade, durabilidade e eficiência.

Os motoredutores CC escovados são conhecidos por sua simplicidade e facilidade de controle, tornando-os ideais para aplicações que exigem velocidade variável e alto torque em baixas velocidades. Porém, tendem a se desgastar mais rapidamente devido ao atrito entre as escovas e o comutador.

Por outro lado, os motoredutores CC sem escovas oferecem maior eficiência e longevidade, pois eliminam a necessidade de escovas. Eles são normalmente usados ​​em aplicações que exigem alta precisão e longa vida operacional, como robótica e sistemas de automação.

Os motoredutores planetários são outro tipo popular, reconhecidos por sua alta relação torque/tamanho e design compacto. Eles são comumente usados ​​em aplicações pesadas onde o espaço é limitado, mas é necessário alto torque. Os motorredutores de dentes retos são semelhantes, mas diferem na disposição das engrenagens, oferecendo design simples e facilidade de fabricação.

Componentes principais de um motorredutor DC

Para conectar com eficácia um motorredutor CC, é essencial compreender seus principais componentes. Os componentes principais incluem o rotor (armadura), estator (enrolamentos de campo ou ímãs), comutador (em motores com escovas), escovas (em motores com escovas), rolamentos, eixos e engrenagens.

O rotor é a parte rotativa do motor que está conectada ao eixo de saída por meio de um conjunto de engrenagens. O estator fornece o campo magnético que interage com o rotor para produzir movimento. Nos motores escovados, o comutador e as escovas são responsáveis ​​por mudar o sentido da corrente nos enrolamentos do rotor, permitindo a rotação contínua.

Os rolamentos sustentam o rotor e permitem que ele gire suavemente dentro do estator. As engrenagens de um motorredutor CC são normalmente dispostas em configuração de dentes retos ou planetários, dependendo dos requisitos do projeto. Essas engrenagens reduzem a velocidade do motor enquanto aumentam sua saída de torque.

Noções básicas de fiação para motores de engrenagem CC

Considerações de segurança

Antes de iniciar qualquer processo de fiação para um motorredutor CC, a segurança deve ser a principal prioridade. É essencial garantir que todas as fontes de energia estejam desconectadas antes de trabalhar no motor para evitar choques elétricos acidentais ou curtos-circuitos. Também é recomendado o uso de ferramentas isoladas e equipamentos de proteção individual (EPI) adequados, como luvas e óculos de segurança.

Além disso, é importante seguir procedimentos adequados de aterramento para evitar falhas elétricas que possam danificar o motor ou outros equipamentos conectados. Consultando a documentação do fabricante ou buscando suporte técnico quando não tiver certeza sobre os requisitos específicos de fiação, é aconselhável.

Ferramentas necessárias

As seguintes ferramentas são normalmente necessárias ao conectar um motorredutor CC:

• Descascadores de fio

• Chaves de fenda (cabeça chata e Phillips)

• Multímetro (para testar conexões)

• Ferro de soldar (se for necessário soldar fios)

• Tubo termorretrátil (para isolar juntas de arame)

• Fita isolante

• Ferramenta de crimpagem (para fixar conectores)

• Conectores de fios ou blocos de terminais

Ter essas ferramentas em mãos tornará o processo de fiação mais eficiente e garantirá que as conexões sejam seguras e confiáveis.

Guia de fiação passo a passo

As etapas a seguir descrevem uma abordagem geral para a fiação de um motoredutor CC:

1. Identifique os terminais do motor: Comece identificando os terminais positivo (+) e negativo (-) do motor. Eles normalmente são rotulados na carcaça do motor.

2. Prepare os fios: Retire aproximadamente 0,5 polegadas de isolamento das extremidades dos fios que serão conectados ao motor.

3. Conecte os fios de alimentação: Conecte o fio positivo da fonte de alimentação (geralmente vermelho) ao terminal positivo do motor usando um parafuso ou método de solda. Faça o mesmo com o fio negativo (geralmente preto) ao terminal negativo.

4. Isolar conexões: Use tubo termorretrátil ou fita isolante para isolar quaisquer juntas de fios expostas e evitar curtos-circuitos.

5. Conexões de teste: Antes de ligar o sistema, use um multímetro para verificar a continuidade entre as conexões e garantir que não haja curtos-circuitos.

6. Energizar: Depois que tudo estiver conectado e isolado com segurança, você poderá reconectar sua fonte de alimentação e testar a operação do motor.

Seguindo essas etapas meticulosamente, você pode garantir que seu motoredutor CC esteja conectado corretamente e pronto para operação.

Configurações de fiação comuns

Configuração de série

Em uma configuração em série, vários motoredutores CC são conectados ponta a ponta (em série) de modo que a mesma corrente flua através de cada motor, mas com tensão compartilhada entre eles. Esta configuração é frequentemente usada quando é necessária uma distribuição igual de corrente entre os motores.

Configuração paralela

Uma configuração paralela envolve a conexão de vários motoredutores CC lado a lado, de modo que cada motor receba a tensão de alimentação total, mas compartilhe a corrente com base em sua resistência. Esta configuração é ideal quando é necessária tensão consistente entre os motores.

Configuração de ponte H para reversão da direção do motor

Uma configuração de ponte H permite controlar a direção e a velocidade de um motoredutor CC, alternando a polaridade por meio de um conjunto de transistores ou relés dispostos em um padrão 'H'. Este método é comumente usado em robótica e automação onde o controle bidirecional é necessário.

Solução de problemas de fiação em motores de engrenagem CC

Problemas comuns encontrados

Problemas de fiação em motoredutores CC podem levar a vários problemas operacionais, como:

• O motor não liga ou funciona intermitentemente

• Superaquecimento devido a conexões incorretas ou curtos-circuitos

• Operação ruidosa causada por conexões soltas ou problemas de aterramento

• Motor invertendo a direção inesperadamente devido a configurações defeituosas da ponte H

• Desempenho ou saída de torque reduzidos devido a quedas de tensão ou conexões inadequadas.

Ferramentas e técnicas de diagnóstico

Para diagnosticar esses problemas de forma eficaz, use ferramentas como multímetros para medir os níveis de tensão nas conexões e verificar a continuidade nos fios. Câmeras térmicas podem ajudar a identificar componentes de superaquecimento, enquanto osciloscópios podem ser usados ​​para analisar a integridade do sinal em motores controlados por PWM.

Ações Corretivas

Depois que um problema for identificado, as ações corretivas podem incluir re-soldagem de conexões, substituição de componentes defeituosos, como transistores em circuitos de ponte H, ou ajuste de pontos de aterramento para minimizar o ruído elétrico.

Melhores práticas para fiação de motores de engrenagem CC em ambientes industriais

Manter um controle de qualidade consistente

Em um ambiente industrial, manter um controle de qualidade consistente durante o processo de fiação é fundamental para garantir que todos os motores operem de maneira confiável sob diversas condições. A implementação de procedimentos padronizados para inspeções e testes de fiação pode ajudar a detectar possíveis problemas antecipadamente.

Treinamento de pessoal em técnicas de fiação

Fornecer sessões de treinamento para o pessoal envolvido na fiação de motoredutores CC pode reduzir significativamente as taxas de erro e melhorar a eficiência operacional geral. O treinamento deve abranger tópicos como identificação de bitolas de fios adequadas com base na carga atual, seleção de materiais de isolamento apropriados e uso eficaz de ferramentas de diagnóstico.

Conclusão

Fiação Motoredutores CC corretamente é essencial para garantir seu desempenho ideal em aplicações industriais. Ao compreender os diferentes tipos de motoredutores CC, os principais componentes envolvidos em sua operação, configurações de fiação comuns e técnicas de solução de problemas, fábricas, distribuidores e parceiros de canal podem garantir uma operação confiável e, ao mesmo tempo, minimizar o tempo de inatividade devido a problemas elétricos.

Recomenda-se que os profissionais consultem as diretrizes específicas do fabricante ou recursos de suporte técnico ao lidar com configurações complexas ou condições operacionais incomuns que podem exigir soluções de fiação personalizadas.

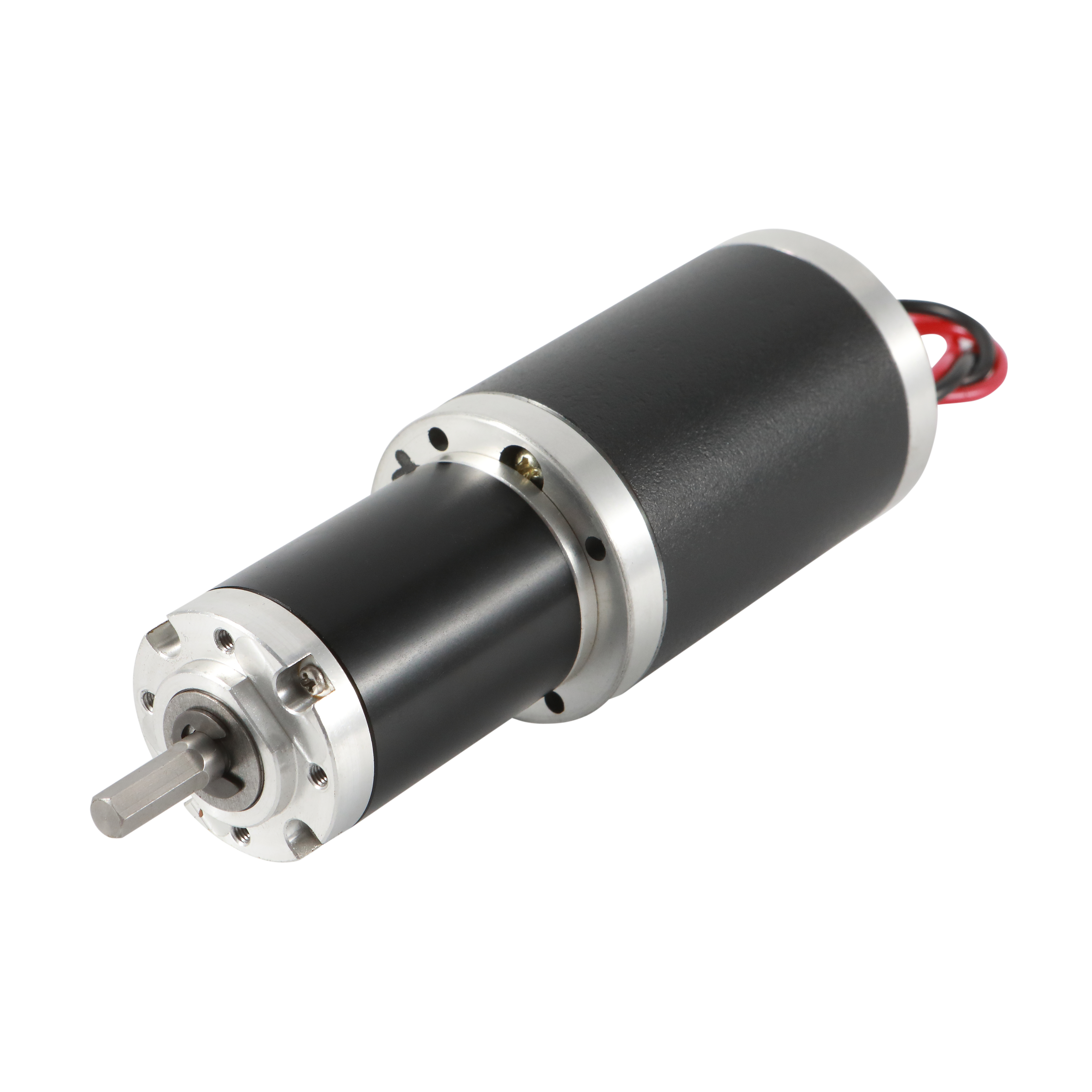

Fornecemos várias especificações de motoredutores DC e motores de engrenagem planetária para atender às suas diversas necessidades de motores.
