D403K
I.CH
D403K
Torque: 10 Nm ~ 20N.m personalizado
Velocidade: 14 rpm ~ 100 rpm personalizáveis
Potência mecânica estimada: 10W ~ 20W personalizado
- Tensão média máxima após PWM: 10V ~ 24V DC
- Corrente média máxima disponível: 3,0 A ~ 6,0A
- Perfil atual disponível:
Para a partida do motor a corrente pode ir até 20A maxi durante 100ms
Padrão EMC: IEC 61000-4-2
1) Motor DC escovado + caixa de engrenagens
2) Motor DC escovado + caixa de câmbio + freio
3) Motor DC escovado + caixa de câmbio irreversível
Por irreversível entendemos que o motoredutor pode funcionar como freio, que necessita do engrenamento do motor com alta relação de transmissão para desempenhar esta função.

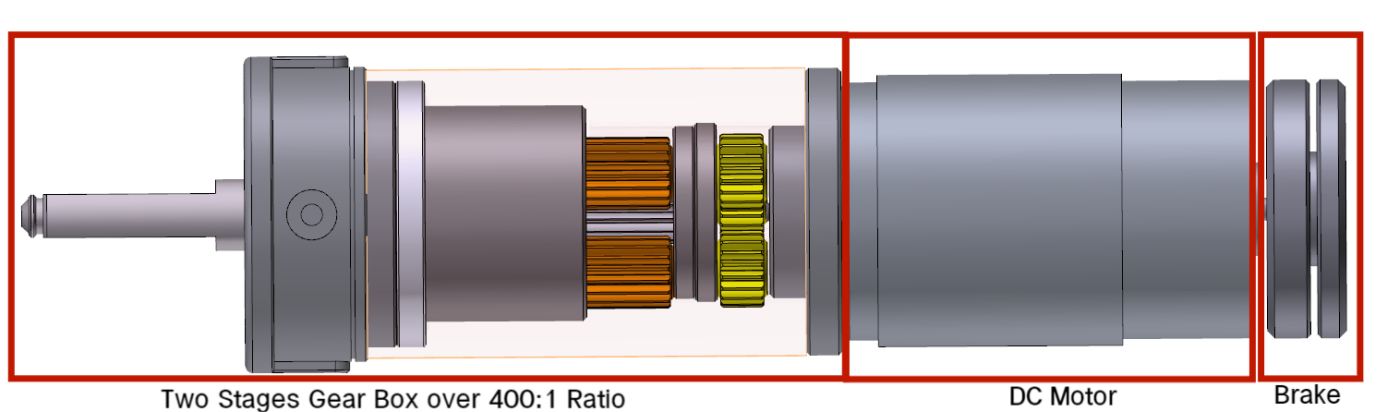

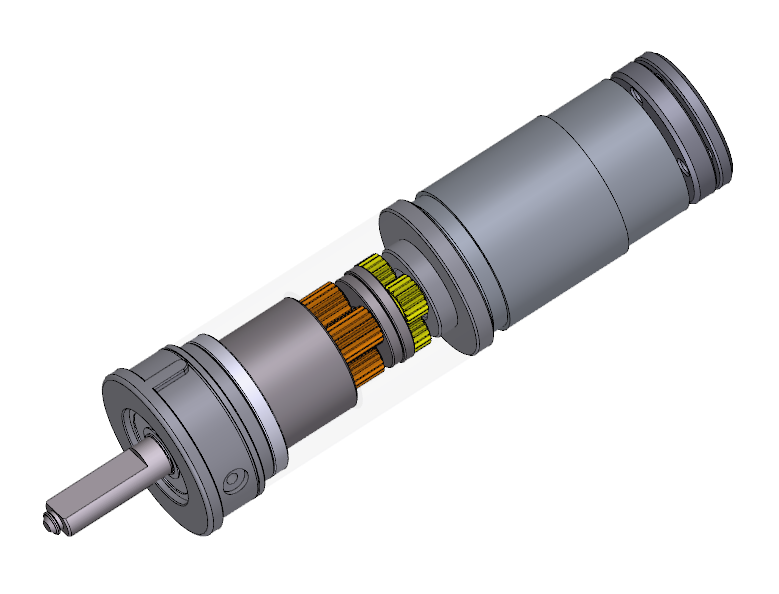

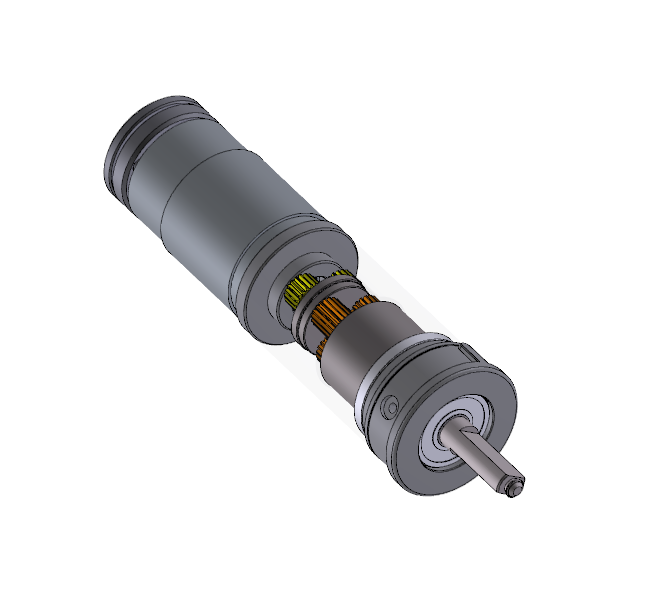

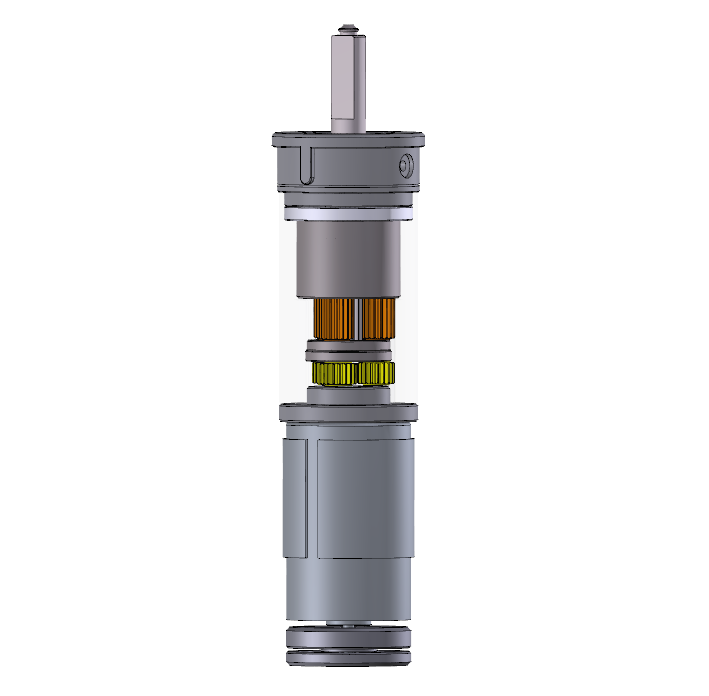

Apenas dois estágios, mas com grande relação superior a 400:1, cada um composto por três engrenagens planetárias, um suporte planetário, uma engrenagem solar e uma coroa. A primeira fase é diferente da segunda fase. A engrenagem planetária do segundo estágio é compartilhada com duas coroas. Uma coroa dentada pode girar. Em cada lado da caixa de engrenagens, dois flanges são aparafusados na coroa principal.
uma aplicação de persiana (automação residencial) precisa de um motorredutor com alta relação de velocidade acima de 400:1. Este motorredutor é montado em um tubo para ser motor tubular e seu eixo de saída está conectado diretamente a uma roda que aciona uma persiana
Para ser um motorredutor planetário econômico
- Primeira etapa: Engrenagens de metalurgia do pó de alta precisão e alta resistência ou engrenagens plásticas
- Segundo estágio: Engrenagens metálicas

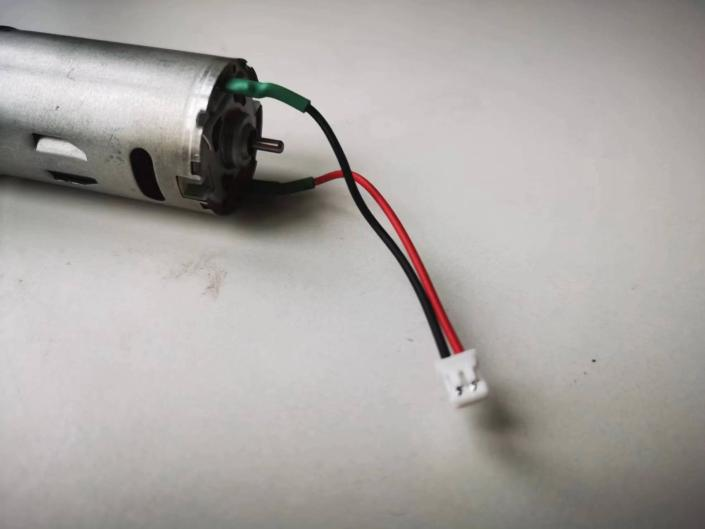

O motorredutor possui 2 cabos ou com conector.
Comprimento do cabo: Personalizado
- Conector: Personalizado, como MOLEX, JST, AMP ou outros
Para evitar colisões com o tubo, usamos os fios que saem da parte inferior do motor, não das laterais. A seguir, dois exemplos de formas:
Faixa de temperatura operacional: -20°C / +70°C
Faixa de temperatura de armazenamento: -30°C / +70°C
