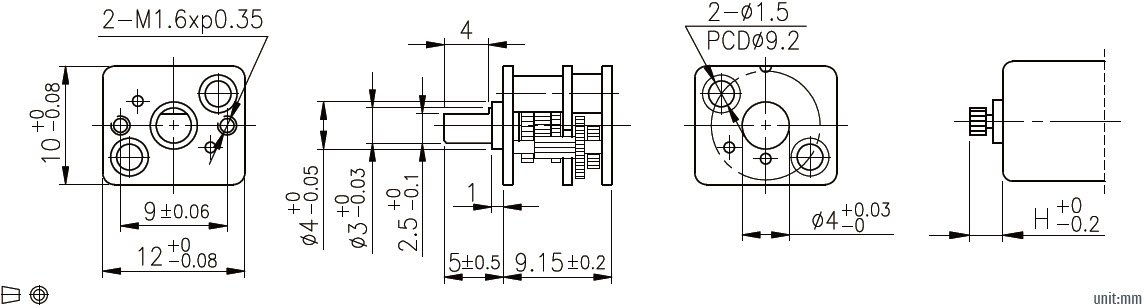

Caixa de engrenagens de dentes retos D122F

compartilhar com:

Caixa de engrenagens de dentes retos D122F

Quantidade:



Inquérito Adicionar a cesta

Modelo:
D122F

Material de moradia	Rolamento na saída	Carga radial (5 mm do flange)	Carga axial do eixo	Força de ajuste da prensa de eixo, máx.	Jogo radial de eixo	Jogada de arremesso de eixo	Reação em sem carga
Metal	Rolamentos de manga	≤0,4kgf	≤0.2kgf	≤2kgf	≤0,06mm	≤0,2 mm	≤1,5 °

em um:

sob um:

INSCREVA-SE AGORA

Temos uma equipe independente de design de produto e P&D, equipe de serviço e equipe profissional de controle de qualidade.Bem-vindo a se inscrever.

Nós nos especializamos em pesquisar, desenvolver e atender a motores elétricos, caixas de câmbio e engrenagens de alta precisão com módulo pequeno.

LISTA DE PRODUTOS

LINK RÁPIDO

CONTATO

Adicionar: 3B-B302 Liando U Valley Guli Technology Industry Partk, #16 Xinggu Road, Jiangning District, Nanjing, P.R. China

Tel： +86 25 5118 0871
Fax: +86 25 5118 0872
Skype： ichmotion
E-mail: sales@ichmo.com

Módulo	No. de dentes	Ângulo de pressão	Diâmetro do furo	Taxa de redução.
0.15	12	20 °	0.99	1/29,1/235,1/298
0.15	13	20 °	0.99	1/10,1/102
0.15	16	20 °	0.99	1/19,1/60,1/76,1/134,1/197

Módulo	No. de dentes	Ângulo de pressão	Diâmetro do furo	Taxa de redução.
0.15	12	20 °	0.99	1/29,1/235,1/298
0.15	13	20 °	0.99	1/10,1/102
0.15	16	20 °	0.99	1/19,1/60,1/76,1/134,1/197

Taxa de redução	1/10	1/19	1/29	1/60	1/76	1/102	1/134	1/197	1/235	1/298
Torque de tolerância nominal (Kg.cm max.)	0.2	0.3	0.3	0.5	0.5	0.8	0.8	1.0	1.0	1.0
Torque de tolerância momentânea máxima (Kg.cm )	0.6	0.9	0.9	1.5	1.5	2.4	2.4	3.0	3.0	3.0
Eficiência	80%	70%	70%	65%	65%	65%	59%	59%	59%	59%
Comprimento （H-MM)	2.5	2.1	2.1	2.5	2.5	2.5	2.1	2.1	2.1	2.1
Peso （G)	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0

Taxa de redução	1/10	1/19	1/29	1/60	1/76	1/102	1/134	1/197	1/235	1/298
Torque de tolerância nominal (Kg.cm max.)	0.2	0.3	0.3	0.5	0.5	0.8	0.8	1.0	1.0	1.0
Torque de tolerância momentânea máxima (Kg.cm )	0.6	0.9	0.9	1.5	1.5	2.4	2.4	3.0	3.0	3.0
Eficiência	80%	70%	70%	65%	65%	65%	59%	59%	59%	59%
Comprimento （H-MM)	2.5	2.1	2.1	2.5	2.5	2.5	2.1	2.1	2.1	2.1
Peso （G)	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0
