Introdução

As engrenagens helicoidais funcionam de maneira suave e silenciosa.

Mas o silêncio significa menos manutenção? A lubrificação é uma questão crítica para engrenagens helicoidais.

Ele controla o atrito, o calor e a confiabilidade a longo prazo. Neste artigo, você aprenderá quando a lubrificação é necessária, como funciona e o que acontece se falhar.

Engrenagens helicoidais e comportamento de contato com os dentes

Como a geometria dos dentes da engrenagem helicoidal afeta o atrito

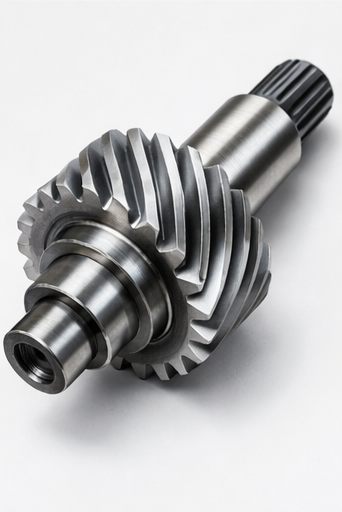

As engrenagens helicoidais são caracterizadas por dentes cortados em ângulo em relação ao eixo da engrenagem. Esta geometria angular permite que os dentes se encaixem gradualmente em toda a largura da face, o que reduz a carga de impacto e melhora a suavidade durante a transmissão de potência. Como o torque é transferido progressivamente e não abruptamente, a vibração e o ruído são significativamente reduzidos em comparação com projetos de dentes retos.

No entanto, a mesma geometria angular introduz um componente deslizante contínuo durante a geração da malha. Ao contrário das engrenagens de dentes retos, onde o contato próximo à linha de passo é dominado pelo movimento de rolamento, as engrenagens helicoidais experimentam deslizamento ao longo da maior parte do flanco do dente, da entrada à saída. Este deslizamento ocorre sob operação normal mesmo quando o alinhamento, a carga e a instalação estão corretos.

O contato deslizante inevitavelmente gera atrito, e o atrito converte energia mecânica em calor. À medida que a velocidade de rotação aumenta, a velocidade de deslizamento aumenta proporcionalmente, o que intensifica a geração de calor na superfície do dente. Como o deslizamento não pode ser eliminado nas engrenagens helicoidais, a lubrificação torna-se essencial. O lubrificante deve formar uma película estável que separe as superfícies metálicas tanto em condições de rolamento quanto de deslizamento. Sem esta separação, as asperezas superficiais microscópicas interagem diretamente, levando a um desgaste rápido mesmo sob cargas moderadas.

Distribuição de carga e tensão de contato em engrenagens helicoidais

Uma das principais vantagens das engrenagens helicoidais é a sua capacidade de distribuir carga por vários dentes simultaneamente. Esta característica de compartilhamento de carga reduz o pico de tensão nos dentes individuais e melhora a durabilidade geral. Em comparação com as engrenagens de dentes retos, a concentração de tensão em qualquer ponto de contato é menor, o que suporta maior capacidade de carga.

Ao mesmo tempo, a duração do contato de cada dente aumenta. Como vários dentes permanecem acoplados durante um arco de rotação mais longo, cada dente permanece sob carga por um período mais longo. Este tempo de contato prolongado aumenta a tensão superficial cumulativa e impõe maiores exigências ao desempenho da lubrificação.

Para manter a separação entre as superfícies de contato, o filme lubrificante deve permanecer estável em toda a zona de contato. A estabilidade do filme depende da viscosidade do lubrificante, da pressão de contato e da velocidade relativa de deslizamento. Se a viscosidade for muito baixa, o filme colapsa sob carga. Se o fornecimento de petróleo for inconsistente, ocorre fome. Em ambos os casos, a fadiga superficial começa abaixo da superfície visível e progride rapidamente uma vez iniciada.

Por que a demanda por lubrificação é maior do que muitos usuários esperam

A operação silenciosa geralmente leva a suposições incorretas sobre o estresse das engrenagens. As engrenagens helicoidais produzem menos ruído do que as engrenagens de dentes retos, o que pode mascarar os primeiros sinais de problemas na superfície. Muitos operadores associam baixo ruído com baixo desgaste, mas esta relação não se aplica a sistemas de engrenagens helicoidais.

A velocidade de deslizamento é o principal fator oculto da demanda de lubrificação. À medida que a velocidade, o torque e o ângulo da hélice aumentam, a velocidade de deslizamento aumenta e a geração de calor por atrito acelera. Os danos normalmente começam no nível microscópico e progridem silenciosamente. Quando o ruído ou a vibração se tornam perceptíveis, os danos à superfície muitas vezes já estão avançados. É por isso que a demanda por lubrificação para engrenagens helicoidais é maior do que muitos usuários esperam inicialmente.

As engrenagens helicoidais requerem lubrificação?

Resposta curta: quando a lubrificação é necessária

Em aplicações industriais reais, as engrenagens helicoidais requerem lubrificação na maioria das condições operacionais. A lubrificação é essencial quando as engrenagens operam em caixas fechadas, quando a velocidade tangencial atinge níveis médios ou altos e quando as cargas são contínuas e não intermitentes. Estas condições representam a maioria dos sistemas de engrenagens industriais.

Os projetistas de engrenagens assumem a presença de lubrificação ao selecionar a geometria do dente, o acabamento superficial e os materiais. Operar engrenagens helicoidais sem lubrificação viola essas suposições de projeto e aumenta significativamente o risco de falha prematura. Por esta razão, a lubrificação deve ser considerada um requisito funcional e não uma manutenção opcional.

Situações onde a demanda de lubrificação se torna crítica

Certas condições operacionais aumentam drasticamente a necessidade de lubrificação. As temperaturas operacionais elevadas reduzem a viscosidade do lubrificante, o que enfraquece a película de óleo e limita sua capacidade de suportar tensões de contato. Ciclos de trabalho longos impedem a recuperação adequada do resfriamento, permitindo que o calor se acumule na malha da engrenagem. Os sistemas de transmissão de precisão ampliam ainda mais o impacto da qualidade da lubrificação, pois mesmo um pequeno desgaste superficial pode afetar a folga, a eficiência e a precisão posicional.

Nessas situações, a qualidade da lubrificação controla diretamente a estabilidade do desempenho. A lubrificação deficiente leva ao desgaste acelerado, à perda de eficiência e ao aumento da vibração, mesmo quando as engrenagens estão devidamente alinhadas e fabricadas de acordo com as especificações.

Casos raros em que a lubrificação pode ser mínima

A lubrificação mínima é limitada a cenários específicos e controlados, como operação em velocidade muito baixa, cargas leves e previsíveis e movimento intermitente com períodos de resfriamento suficientes. Mesmo nestes casos, o desgaste ainda ocorre e a vida útil é reduzida em comparação com sistemas totalmente lubrificados.

A escolha da lubrificação mínima representa uma compensação de engenharia. Simplifica a manutenção a curto prazo, mas aumenta os custos de substituição a longo prazo. Para a maioria das aplicações industriais, esta compensação não se justifica.

Requisitos de lubrificação para engrenagens helicoidais

Redução de atrito e controle de calor

Uma das principais funções da lubrificação é reduzir o atrito entre os dentes correspondentes. O menor atrito reduz diretamente a geração de calor na superfície de contato. Nas engrenagens helicoidais, o calor origina-se dos efeitos combinados do movimento de rolamento e deslizamento, que se intensificam à medida que a velocidade aumenta.

À medida que a temperatura aumenta, a viscosidade do lubrificante diminui. Quando a viscosidade cai abaixo de um limite crítico, a resistência do filme falha e a separação da superfície não pode mais ser mantida. A lubrificação eficaz não apenas reduz o atrito, mas também afasta o calor da zona de contato, o que se torna cada vez mais importante em aplicações de alta velocidade ou alta carga.

Prevenindo danos à superfície do dente

A lubrificação insuficiente leva a modos de falha previsíveis e bem documentados. O desgaste ocorre quando as superfícies metálicas se unem brevemente e se rompem, deixando marcas ao longo do flanco do dente. O micropitting se desenvolve a partir da fadiga superficial repetida, formando pequenas depressões que crescem sob estresse cíclico. Macropitting resulta da propagação de fissuras subterrâneas e causa perda visível de material.

Todos esses mecanismos de dano aceleram quando a lubrificação é inadequada. A lubrificação adequada atrasa seu início e retarda sua progressão, prolongando a vida útil das engrenagens.

Lubrificação como fator de confiabilidade, não apenas de manutenção

A qualidade da lubrificação tem um impacto direto e mensurável na confiabilidade das engrenagens. Um sistema bem lubrificado pode tolerar pequenos desalinhamentos, variações de carga e flutuações térmicas. Em contraste, um sistema mal lubrificado pode falhar rapidamente mesmo quando o alinhamento e a instalação estão corretos.

Por esta razão, a lubrificação deve ser tratada como um parâmetro de projeto e não como uma tarefa de manutenção de rotina. As decisões sobre o método de lubrificação, a viscosidade e a estratégia de monitoramento influenciam diretamente a confiabilidade do sistema.

Métodos de lubrificação de engrenagens helicoidais

Lubrificação com graxa para engrenagens helicoidais

A lubrificação com graxa é adequada para sistemas de baixa velocidade e carga leve, incluindo arranjos de engrenagens abertas e acionamentos intermitentes. A graxa adere bem às superfícies dos dentes e proporciona vedação contra contaminação, o que a torna atraente em ambientes expostos.

No entanto, a graxa dissipa mal o calor e se degrada sob movimento contínuo. Em velocidades mais altas, a temperatura aumenta rapidamente e a graxa perde suas propriedades protetoras. A lubrificação excessiva aumenta ainda mais o arrasto viscoso, reduz a eficiência e acelera o acúmulo térmico.

Lubrificação por respingo (método banho de óleo)

A lubrificação por respingo depende de engrenagens rotativas para distribuir o óleo dentro de um alojamento fechado. Este método requer uma velocidade operacional mínima para ser eficaz e depende muito do controle correto do nível de óleo. O excesso de óleo aumenta as perdas por agitação, enquanto o óleo insuficiente leva à fome.

À medida que a velocidade aumenta, a temperatura do óleo aumenta e a viscosidade diminui. Em muitos casos, são necessários recursos de resfriamento adicionais para manter condições operacionais estáveis. A lubrificação por respingo continua comum, mas tem limites claros em velocidades e cargas mais altas.

Lubrificação por circulação forçada de óleo

Os sistemas de lubrificação forçada fornecem óleo diretamente na malha da engrenagem usando métodos de gota, spray ou névoa de óleo. Esses sistemas suportam engrenagens helicoidais de alta velocidade, fornecendo lubrificação controlada e resfriamento ativo. A filtragem e a regulação da temperatura melhoram ainda mais a estabilidade e a confiabilidade.

Embora a complexidade do sistema e o custo aumentem, a circulação forçada de óleo oferece o mais alto nível de proteção e consistência de desempenho para aplicações exigentes.

Comparação de métodos de lubrificação de engrenagens helicoidais

Como lubrificar engrenagens helicoidais corretamente

Selecionando o óleo para engrenagens helicoidais correto

A seleção da viscosidade determina a resistência do filme lubrificante e a eficiência energética. Os óleos de baixa viscosidade reduzem o arrasto viscoso e melhoram a eficiência, enquanto os óleos de maior viscosidade melhoram a proteção da superfície sob cargas pesadas. A escolha correta equilibra esses requisitos concorrentes com base na velocidade operacional, carga e temperatura.

A seleção de uma viscosidade inadequada resulta em desgaste excessivo ou perda desnecessária de potência, o que reduz o desempenho do sistema.

Diretrizes típicas de seleção de lubrificantes para engrenagens helicoidais

Frequência e monitoramento de lubrificação

Os lubrificantes degradam-se durante a operação devido à oxidação, estresse térmico e esgotamento de aditivos. A inspeção visual por si só não consegue detectar essas alterações. A análise do óleo fornece informações sobre mudanças de viscosidade, contaminação e condições de aditivos, permitindo manutenção preditiva.

O monitoramento baseado em condições melhora a confiabilidade e reduz o tempo de inatividade não planejado em comparação com intervalos de manutenção fixos.

Limpeza e controle de contaminação

Partículas sólidas causam desgaste abrasivo, enquanto a água promove corrosão e degradação química dos lubrificantes. A contaminação acelera a degradação do lubrificante e reduz a vida útil das engrenagens. Filtragem e vedação eficazes são essenciais para manter a integridade do lubrificante e proteção consistente.

Efeitos da lubrificação no desempenho das engrenagens helicoidais

Impacto na eficiência e perda de energia

A lubrificação reduz as perdas por atrito, mas introduz resistência viscosa. A seleção adequada minimiza as perdas totais e melhora a eficiência energética. A má seleção aumenta a geração de calor e o consumo de energia, aumentando os custos operacionais ao longo do tempo.

Comportamento de ruído e vibração

A lubrificação suaviza o engate dos dentes e reduz a transmissão de vibrações através do sistema de engrenagens. Vibração mais baixa resulta em ruído reduzido e cargas de rolamento mais baixas. O desempenho acústico geralmente reflete a qualidade e a consistência da lubrificação.

Longevidade e prevenção de falhas

A lubrificação funciona como uma medida preventiva de engenharia. Prolonga a vida útil, reduz o tempo de inatividade e diminui a frequência de substituição. A lubrificação inadequada aumenta o custo total de propriedade e leva à falha precoce do sistema.

Visão geral dos efeitos de lubrificação

Erros comuns de lubrificação com engrenagens helicoidais

Escolher lubrificante com base no hábito, não nas condições

Muitos sistemas continuam a utilizar lubrificantes familiares mesmo à medida que as condições operacionais evoluem. A velocidade, a carga e a temperatura geralmente aumentam com o tempo, enquanto a estratégia de lubrificação permanece inalterada. Essa incompatibilidade cria riscos desnecessários e acelera o desgaste.

Ignorando limites de velocidade e temperatura

Cada método de lubrificação possui limites operacionais definidos. A graxa falha em alta velocidade, enquanto a lubrificação por banho de óleo apresenta dificuldades sob condições extremas de temperatura. A aplicação de um método fora da faixa pretendida leva à rápida degradação e falha.

Negligenciando a degradação do lubrificante

Os lubrificantes envelhecem mesmo sem contaminação visível. Os aditivos se esgotam e a viscosidade muda com o tempo. O óleo velho pode parecer normal, mas não oferece mais proteção adequada, deixando as engrenagens vulneráveis ​​a danos acelerados.

Conclusão

Na maioria das aplicações reais, as engrenagens helicoidais requerem lubrificação.

A lubrificação adequada reduz o atrito, controla o calor e evita danos à superfície.

Também ajuda a manter a eficiência, o baixo ruído e a longa vida útil. Isso torna a lubrificação uma necessidade de projeto, e não uma manutenção opcional. A I.CH Motion oferece produtos de movimento confiáveis ​​projetados para durabilidade e desempenho estável, ajudando os clientes a reduzir riscos e melhorar o valor a longo prazo.

Perguntas frequentes

P: As engrenagens helicoidais requerem lubrificação na maioria das aplicações industriais?

R: Sim. As engrenagens helicoidais requerem lubrificação na maioria dos sistemas industriais para gerenciar o contato deslizante, controlar o calor e evitar desgaste prematuro.

P: Por que as engrenagens helicoidais precisam de mais lubrificação do que as engrenagens de dentes retos?

R: As engrenagens helicoidais geram atrito de deslizamento ao longo da face do dente, o que aumenta o calor e torna a lubrificação mais crítica do que as engrenagens de dentes retos.

P: As engrenagens helicoidais podem operar sem lubrificação em baixa velocidade?

R: As engrenagens helicoidais podem operar brevemente em velocidade muito baixa sem lubrificação, mas o desgaste aumenta e a vida útil é reduzida.

P: O que acontece se a lubrificação for inadequada para engrenagens helicoidais?

R: A má lubrificação faz com que as engrenagens helicoidais sofram arranhões, corrosão, maior ruído, menor eficiência e falhas prematuras.

P: Como as engrenagens helicoidais devem ser lubrificadas em caixas de engrenagens fechadas?

R: As engrenagens helicoidais em caixas de engrenagens fechadas são normalmente lubrificadas usando banho de óleo ou sistemas de circulação forçada de óleo.

P: A lubrificação com graxa é adequada para engrenagens helicoidais?

R: A lubrificação com graxa funciona para engrenagens helicoidais em baixa velocidade e carga leve, mas não é adequada para operação em alta velocidade.
